产品介绍

ADF400L系列多用户电能表支持Modbus TCP协议通信，通过以太网接口可以实现远程数据读取。该系列电表最多支持：

• 12路三相或36路单相直接接入测量
• 12路三相互感器接入测量
• 直接接入和互感器接入的混合测量

通信配置

硬件连接

• 通信接口：以太网接口(CE功能)
• 通信协议：Modbus TCP

通信参数设置

通过寄存器配置：

• 使能CE以太网：地址0x0964，写入1使能
• 通信协议选择：地址0x0908，写入0选择Modbus协议

数据读取示例

读取三相电压

C#
// 读取三相电压(0.1V)
const ushort UA_ADDR = 0x033F;  // A相电压
const ushort UB_ADDR = 0x0340;  // B相电压
const ushort UC_ADDR = 0x0341;  // C相电压

// 读取结果需除以10转换为V
double Ua = ReadHoldingRegister(UA_ADDR) / 10.0;
double Ub = ReadHoldingRegister(UB_ADDR) / 10.0;
double Uc = ReadHoldingRegister(UC_ADDR) / 10.0;

读取三相电流

C#
// 读取三相电流(0.01A)
const ushort IA_ADDR = 0x0342;  // A相电流
const ushort IB_ADDR = 0x0343;  // B相电流
const ushort IC_ADDR = 0x0344;  // C相电流

// 读取结果需除以100转换为A
double Ia = ReadHoldingRegister(IA_ADDR) / 100.0;
double Ib = ReadHoldingRegister(IB_ADDR) / 100.0;
double Ic = ReadHoldingRegister(IC_ADDR) / 100.0;

读取总有功电能

C#
// 读取总有功电能(0.01kWh)
const ushort TOTAL_ENERGY_ADDR_L = 0x035E;  // 低位地址
const ushort TOTAL_ENERGY_ADDR_H = 0x035F;  // 高位地址

// 读取两个寄存器
ushort lowWord = ReadHoldingRegister(TOTAL_ENERGY_ADDR_L);
ushort highWord = ReadHoldingRegister(TOTAL_ENERGY_ADDR_H);

// 组合为32位值
uint rawValue = ((uint)lowWord << 16) | highWord ;

// 应用互感器变比
ushort pt = ReadHoldingRegister(0x0951);  // PT变比
ushort ct = ReadHoldingRegister(0x0952);  // CT变比

// 计算实际电能值(kWh)
double actualEnergy = (rawValue / 100.0) * pt * ct;

这里的高低位一定注意，与我习惯的高位在前不现，它是低位在前。

读取功率因数

C#
// 读取总功率因数(0.001)
const ushort PF_ADDR = 0x034D;

// 读取结果需除以1000
double powerFactor = ReadHoldingRegister(PF_ADDR) / 1000.0;

NModbus4

C#
try
{
    ushort numInputs = 2;
    ushort[] inputs = master.ReadHoldingRegisters(tableId, startAddress, numInputs);
    // 获取两个寄存器的值
    ushort word1 = inputs[0];  // 第一个字
    ushort word2 = inputs[1];  // 第二个字
    uint value1 = ((uint)word1 << 16) | word2;
    sb.AppendLine($"  原始值: Word1=0x{word1:X4}, Word2=0x{word2:X4}");

}
catch (Exception ex)
{
    sb.AppendLine($"{description}[0x{startAddress:X4}] 读取错误: {ex.Message}");
}

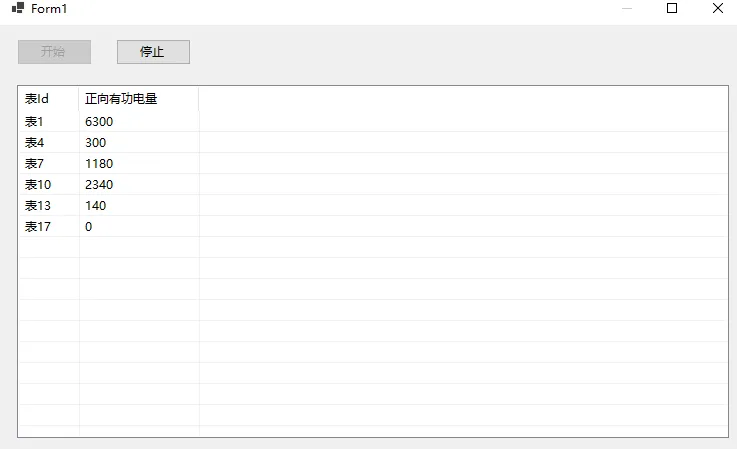

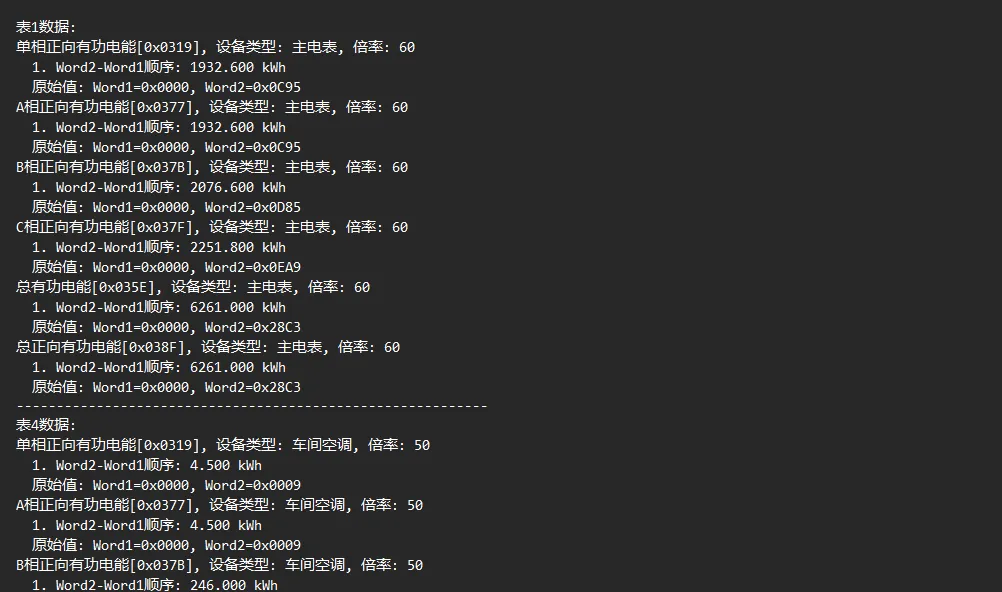

以下截图，我是测试出来的数据。

注意事项

1. 数据读取前确保以太网功能已使能
2. 注意数据单位转换
3. 读取电能值时需考虑互感器变比
4. 确保通信地址正确（每个相邻互感器接入用户和三相用户的地址间隔为3，每个单相用户的地址间隔为1）
5. 表号的取值应为（1、37、73....）

错误处理

常见故障排查：

1. 无法通讯时：
   • 检查网络连接是否正常
   • 确认以太网功能是否使能
   • 验证通信参数设置是否正确
2. 数据异常时：
   • 检查数据单位换算是否正确
   • 验证互感器变比设置
   • 确认寄存器地址是否正确

通过以上配置和示例代码，可以实现对ADF400L系列多用户电能表的数据读取和监控。
