C# 从零开始打造专业级GDI+垂直进度条控件

在Windows Forms开发中，有时候我们需要一些特殊的自定义控件来满足项目的需求。本文将详细介绍如何使用GDI+技术开发一个专业级的垂直进度条控件，它不仅功能强大，而且具有出色的视觉效果。

控件特性概述

这个垂直进度条控件具有以下突出特点：

支持从下向上或从上向下的进度显示方向
平滑的动画过渡效果
可自定义的边框样式（实线、虚线、点线等）
精确的进度显示（带小数点）
渐变色进度填充
防闪烁的双缓冲绘制

核心实现原理

基础架构

控件继承自Control类，通过重写OnPaint方法实现自定义绘制。为了确保绘制性能，启用了以下绘制选项：

C#
SetStyle(ControlStyles.UserPaint |
        ControlStyles.AllPaintingInWmPaint |
        ControlStyles.OptimizedDoubleBuffer, true);

动画系统

采用Timer实现平滑动画效果，关键参数设置：

C#
private const double ANIMATION_PRECISION = 0.01;
private const double ANIMATION_SPEED = 1.0;
private Timer _animationTimer;

动画计算采用线性插值方式，保证了过渡的流畅性：

C#
double diff = _targetValue - _value;
double step = Math.Sign(diff) * Math.Min(Math.Abs(diff), ANIMATION_SPEED);
_value += step;

边框系统

设计了丰富的边框样式枚举：

C#
public enum BorderStyles
{
    None,
    Solid,
    Dash,
    Dot,
    DashDot,
    DashDotDot,
    Custom
}

边框绘制考虑了线宽偏移，确保边框显示准确：

C#
Rectangle borderRect = new Rectangle(
    _borderWidth / 2,
    _borderWidth / 2,
    Width - _borderWidth,
    Height - _borderWidth
);

绘制技术详解

进度条绘制

进度条采用渐变填充，提供更好的视觉效果：

C#
using (var gradientBrush = new LinearGradientBrush(
    new Point(contentRect.Left, 0),
    new Point(contentRect.Right, 0),
    Color.FromArgb(200, _progressColor),
    _progressColor))
{
    g.FillRectangle(gradientBrush, ...);
}

文本渘染

百分比文本采用抗锯齿渲染，确保清晰度：

C#
g.SmoothingMode = SmoothingMode.AntiAlias;
string percentText = $"{Math.Round(_value, 1)}%";

属性系统设计

控件提供了丰富的可配置属性：

BorderColor：边框颜色
BorderWidth：边框宽度
BorderStyle：边框样式
IsUpward：进度方向
ProgressColor：进度条颜色
Value：进度值
CurrentValue：当前实际值（只读）

每个属性都添加了适当的特性标记，支持设计器中的配置：

C#
[Category("Appearance")]
[Description("边框颜色")]
public Color BorderColor
{
    get => _borderColor;
    set
    {
        _borderColor = value;
        Invalidate();
    }
}

完整代码

C#
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Drawing.Drawing2D;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using Timer = System.Windows.Forms.Timer;

namespace AppControls
{
    public class VerticalProgressBar : Control
    {
        private double _value = 0;
        private double _targetValue = 0;
        private bool _isUpward = true;
        private Timer _animationTimer;
        private Color _progressColor = Color.FromArgb(0, 122, 204);
        private Color _backgroundColor = Color.FromArgb(240, 240, 240);
        private Color _borderColor = Color.Gray;
        private int _borderWidth = 1;
        private BorderStyles _borderStyle = BorderStyles.Solid;

        // 添加动画精度控制
        private const double ANIMATION_PRECISION = 0.01;
        private const double ANIMATION_SPEED = 1.0;

        public enum BorderStyles
        {
            None,
            Solid,
            Dash,
            Dot,
            DashDot,
            DashDotDot,
            Custom
        }

        public VerticalProgressBar()
        {
            SetStyle(ControlStyles.UserPaint |
                    ControlStyles.AllPaintingInWmPaint |
                    ControlStyles.OptimizedDoubleBuffer, true);

            _animationTimer = new Timer();
            _animationTimer.Interval = 16; // 约60 FPS
            _animationTimer.Tick += AnimationTimer_Tick;
        }

        #region 属性

        [Category("Appearance")]
        [Description("边框颜色")]
        public Color BorderColor
        {
            get => _borderColor;
            set
            {
                _borderColor = value;
                Invalidate();
            }
        }

        [Category("Appearance")]
        [Description("边框宽度")]
        public int BorderWidth
        {
            get => _borderWidth;
            set
            {
                if (value < 0) value = 0;
                _borderWidth = value;
                Invalidate();
            }
        }

        [Category("Appearance")]
        [Description("边框样式")]
        public BorderStyles BorderStyle
        {
            get => _borderStyle;
            set
            {
                _borderStyle = value;
                Invalidate();
            }
        }

        [Category("Appearance")]
        public bool IsUpward
        {
            get => _isUpward;
            set
            {
                _isUpward = value;
                Invalidate();
            }
        }

        [Category("Appearance")]
        public Color ProgressColor
        {
            get => _progressColor;
            set
            {
                _progressColor = value;
                Invalidate();
            }
        }

        [Category("Appearance")]
        public double Value
        {
            get => _targetValue;
            set
            {
                value = Math.Max(0, Math.Min(100, value));
                if (Math.Abs(_targetValue - value) > ANIMATION_PRECISION)
                {
                    _targetValue = value;
                    _animationTimer.Start();
                }
            }
        }

        // 添加当前值的只读属性
        [Browsable(false)]
        public double CurrentValue => Math.Round(_value, 2);

        #endregion

        private void AnimationTimer_Tick(object sender, EventArgs e)
        {
            double diff = _targetValue - _value;

            // 如果差值小于精度阈值，直接设置为目标值
            if (Math.Abs(diff) < ANIMATION_PRECISION)
            {
                _value = _targetValue;
                _animationTimer.Stop();
                Invalidate();
                return;
            }

            // 计算每一步的变化量
            double step = Math.Sign(diff) * Math.Min(Math.Abs(diff), ANIMATION_SPEED);
            _value += step;

            // 确保值在有效范围内
            _value = Math.Max(0, Math.Min(100, _value));

            Invalidate();
        }

        private DashStyle GetDashStyle(BorderStyles style)
        {
            return style switch
            {
                BorderStyles.Solid => DashStyle.Solid,
                BorderStyles.Dash => DashStyle.Dash,
                BorderStyles.Dot => DashStyle.Dot,
                BorderStyles.DashDot => DashStyle.DashDot,
                BorderStyles.DashDotDot => DashStyle.DashDotDot,
                _ => DashStyle.Solid
            };
        }

        protected override void OnPaint(PaintEventArgs e)
        {
            base.OnPaint(e);
            Graphics g = e.Graphics;
            g.SmoothingMode = SmoothingMode.AntiAlias;

            // 计算边框内的实际绘制区域
            Rectangle contentRect = new Rectangle(
                _borderWidth,
                _borderWidth,
                Width - 2 * _borderWidth,
                Height - 2 * _borderWidth
            );

            // 绘制背景
            using (var brush = new SolidBrush(_backgroundColor))
            {
                g.FillRectangle(brush, contentRect);
            }

            // 精确计算进度条高度，避免舍入误差
            double progressPercentage = _value / 100.0;
            int progressHeight = (int)Math.Round(contentRect.Height * progressPercentage);

            // 创建渐变画刷
            using (var gradientBrush = new LinearGradientBrush(
                new Point(contentRect.Left, 0),
                new Point(contentRect.Right, 0),
                Color.FromArgb(200, _progressColor),
                _progressColor))
            {
                // 根据方向绘制进度条
                if (_isUpward)
                {
                    g.FillRectangle(gradientBrush,
                        contentRect.X,
                        contentRect.Bottom - progressHeight,
                        contentRect.Width,
                        progressHeight);
                }
                else
                {
                    g.FillRectangle(gradientBrush,
                        contentRect.X,
                        contentRect.Y,
                        contentRect.Width,
                        progressHeight);
                }
            }

            // 绘制边框
            if (_borderStyle != BorderStyles.None && _borderWidth > 0)
            {
                using (var pen = new Pen(_borderColor, _borderWidth))
                {
                    pen.DashStyle = GetDashStyle(_borderStyle);

                    if (_borderStyle == BorderStyles.Custom)
                    {
                        pen.DashPattern = new float[] { 3.0F, 2.0F, 1.0F, 2.0F };
                    }

                    Rectangle borderRect = new Rectangle(
                        _borderWidth / 2,
                        _borderWidth / 2,
                        Width - _borderWidth,
                        Height - _borderWidth
                    );
                    g.DrawRectangle(pen, borderRect);
                }
            }

            // 绘制百分比文字，使用固定的小数位数
            string percentText = $"{Math.Round(_value, 1)}%";
            using (var textBrush = new SolidBrush(ForeColor))
            using (var font = new Font("Arial", 9f, FontStyle.Bold))
            {
                var textSize = g.MeasureString(percentText, font);
                g.DrawString(percentText, font, textBrush,
                    new PointF((Width - textSize.Width) / 2, 5 + _borderWidth));
            }
        }
    }
}

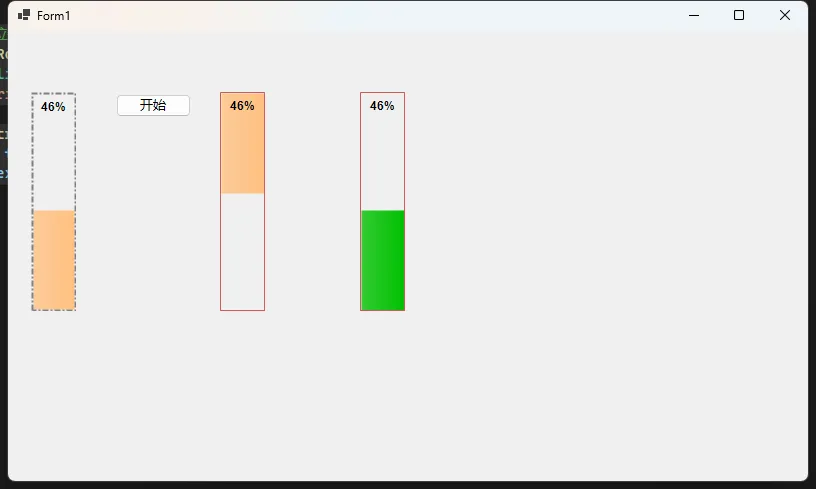

总结

这个垂直进度条控件展示了如何将GDI+技术应用于实际开发中。通过精心的设计和优化，我们实现了一个既美观又实用的控件，它可以轻松集成到任何Windows Forms应用程序中。

核心要点：

合理的架构设计
平滑的动画效果
精确的绘制计算
丰富的自定义选项
良好的性能优化

这个控件不仅可以直接使用，还可以作为学习GDI+和自定义控件开发的极好示例。
