在WinForms中使用OxyPlot创建热力图的详细指南。热力图是一种非常有效的可视化工具，用于表示二维数据的密度或强度。它通过颜色变化来展示数据的分布情况，非常适合用于展示温度分布、人口密度、金融数据等多种场景。
准备工作
首先，我们需要在项目中添加OxyPlot的引用。您可以通过NuGet包管理器来安装OxyPlot。在Visual Studio中，右击您的项目，选择"管理NuGet包"，然后搜索并安装以下包：
- OxyPlot.Core
- OxyPlot.WindowsForms
安装完成后，在您的代码文件顶部添加以下using语句：
C#using OxyPlot;
using OxyPlot.Series;
using OxyPlot.WindowsForms;
using OxyPlot.Axes;
创建基本热力图
让我们从一个简单的热力图开始。假设我们要展示一个5x5的温度数据矩阵。
C#public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
CreateBasicHeatMap();
}
private void CreateBasicHeatMap()
{
var plotView = new PlotView();
plotView.Dock = DockStyle.Fill;
var model = new PlotModel { Title = "基本热力图" };
// 创建热力图数据
double[,] data = new double[5, 5];
for (int x = 0; x < 5; x++)
{
for (int y = 0; y < 5; y++)
{
data[x, y] = Math.Sin(x * 0.5) * Math.Cos(y * 0.5);
}
}
var heatMapSeries = new HeatMapSeries
{
X0 = 0,
X1 = 4,
Y0 = 0,
Y1 = 4,
Interpolate = true,
RenderMethod = HeatMapRenderMethod.Bitmap,
Data = data
};
model.Series.Add(heatMapSeries);
// 添加颜色轴
model.Axes.Add(new LinearColorAxis { Position = AxisPosition.Right, Palette = OxyPalettes.Rainbow(100) });
plotView.Model = model;
this.Controls.Add(plotView);
}
}

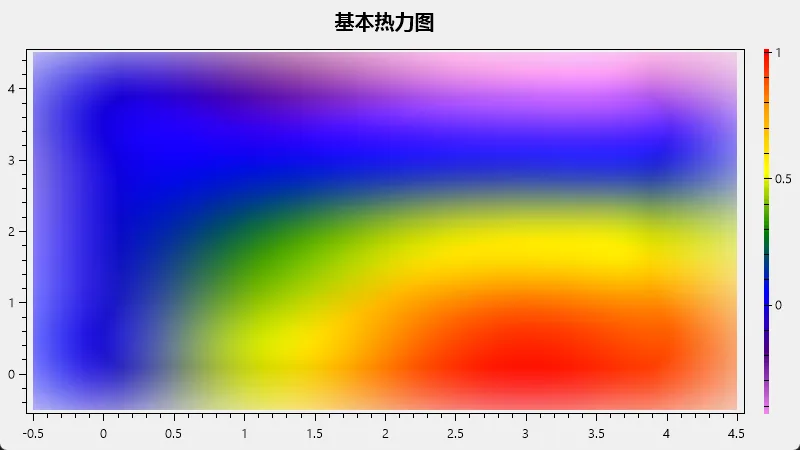

这段代码创建了一个基本的5x5热力图，使用正弦和余弦函数生成数据，并使用彩虹色调展示。
自定义热力图
现在，让我们创建一个更复杂的热力图，展示某城市一周内每小时的温度变化。
C#using OxyPlot.Series;
using OxyPlot.WindowsForms;
using OxyPlot;
using OxyPlot.Legends;
using OxyPlot.Axes;
using OxyPlot.Annotations;
namespace OxyApp
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
CreateCustomHeatMap();
}
private void CreateCustomHeatMap()
{
var plotView = new PlotView();
plotView.Dock = DockStyle.Fill;
var model = new PlotModel { Title = "一周温度变化热力图" };
// 创建热力图数据
double[,] data = new double[7, 24];
Random rand = new Random(0);
for (int day = 0; day < 7; day++)
{
for (int hour = 0; hour < 24; hour++)
{
// 模拟温度数据：基础温度 + 日变化 + 随机波动
data[day, hour] = 20 + 5 * Math.Sin(hour * Math.PI / 12) + rand.NextDouble() * 2;
}
}
var heatMapSeries = new HeatMapSeries
{
X0 = 0,
X1 = 23,
Y0 = 0,
Y1 = 6,
Interpolate = false,
RenderMethod = HeatMapRenderMethod.Rectangles,
Data = data
};
model.Series.Add(heatMapSeries);
// 自定义X轴（小时）
model.Axes.Add(new LinearAxis
{
Position = AxisPosition.Bottom,
Title = "小时",
MajorStep = 4,
MinorStep = 1,
Minimum = 0,
Maximum = 23
});
// 自定义Y轴（星期）
model.Axes.Add(new CategoryAxis
{
Position = AxisPosition.Left,
Title = "星期",
ItemsSource = new[] { "周一", "周二", "周三", "周四", "周五", "周六", "周日" }
});
// 添加颜色轴
model.Axes.Add(new LinearColorAxis
{
Position = AxisPosition.Right,
Palette = OxyPalettes.Hot(200),
Title = "温度 (°C)",
Minimum = 15,
Maximum = 30
});
plotView.Model = model;
this.Controls.Add(plotView);
}
}
}

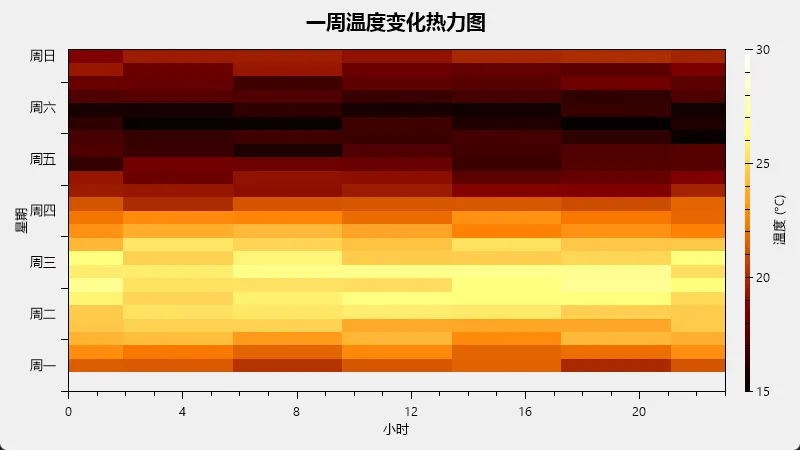

这个例子创建了一个更复杂的热力图，展示了一周内每小时的温度变化。我们使用了自定义的坐标轴和颜色轴，以及更真实的数据模拟。
使用实际数据创建热力图
接下来，让我们使用一些"实际"数据创建一个热力图，比如某公司各部门在不同季度的收入数据。
C#using OxyPlot.Series;
using OxyPlot.WindowsForms;
using OxyPlot;
using OxyPlot.Legends;
using OxyPlot.Axes;
using OxyPlot.Annotations;
namespace OxyApp
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
CreateRealDataHeatMap();
}
private void CreateRealDataHeatMap()
{
var plotView = new PlotView();
plotView.Dock = DockStyle.Fill;
var model = new PlotModel { Title = "部门季度收入热力图" };
// 模拟实际数据
string[] departments = { "销售", "市场", "研发", "客服", "财务" };
string[] quarters = { "Q1", "Q2", "Q3", "Q4" };
double[,] incomeData = {
{ 100, 120, 130, 110 },
{ 80, 90, 100, 95 },
{ 70, 75, 80, 85 },
{ 50, 55, 60, 58 },
{ 30, 35, 32, 38 }
};
var heatMapSeries = new HeatMapSeries
{
X0 = 0,
X1 = 3,
Y0 = 0,
Y1 = 4,
Interpolate = false,
RenderMethod = HeatMapRenderMethod.Rectangles,
Data = incomeData
};
model.Series.Add(heatMapSeries);
// 自定义X轴（季度）
model.Axes.Add(new CategoryAxis
{
Position = AxisPosition.Bottom,
Title = "季度",
ItemsSource = quarters
});
// 自定义Y轴（部门）
model.Axes.Add(new CategoryAxis
{
Position = AxisPosition.Left,
Title = "部门",
ItemsSource = departments
});
// 添加颜色轴
model.Axes.Add(new LinearColorAxis
{
Position = AxisPosition.Right,
Palette = OxyPalettes.Cool(200),
Title = "收入 (万元)",
Minimum = 30,
Maximum = 130
});
plotView.Model = model;
this.Controls.Add(plotView);
}
}
}

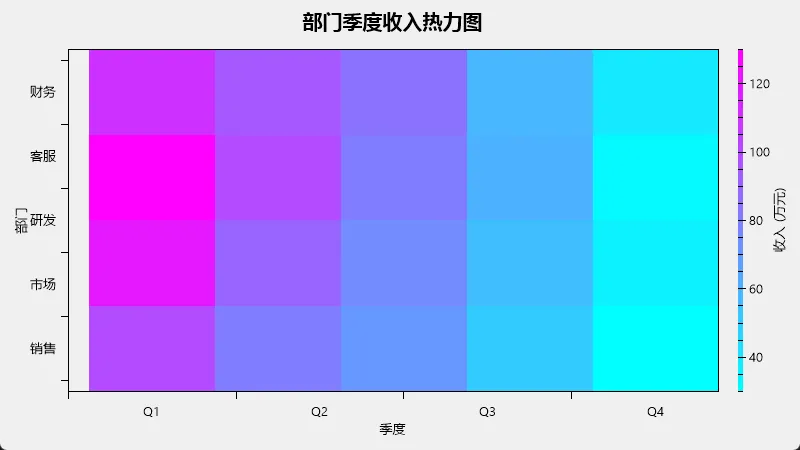

这个例子使用了模拟的公司部门季度收入数据创建热力图。我们使用了类别轴来表示部门和季度，使得图表更加直观。
交互式热力图
最后，让我们创建一个交互式热力图，允许用户点击热力图的单元格来查看详细信息。
C#using OxyPlot.Series;
using OxyPlot.WindowsForms;
using OxyPlot;
using OxyPlot.Legends;
using OxyPlot.Axes;
using OxyPlot.Annotations;
namespace OxyApp
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
CreateInteractiveHeatMap();
}
private void CreateInteractiveHeatMap()
{
var plotView = new PlotView();
plotView.Dock = DockStyle.Fill;
var model = new PlotModel { Title = "交互式热力图" };
// 创建热力图数据
double[,] data = new double[10, 10];
Random rand = new Random(0);
for (int x = 0; x < 10; x++)
{
for (int y = 0; y < 10; y++)
{
data[x, y] = rand.NextDouble() * 100;
}
}
var heatMapSeries = new HeatMapSeries
{
X0 = 0,
X1 = 9,
Y0 = 0,
Y1 = 9,
Interpolate = false,
RenderMethod = HeatMapRenderMethod.Rectangles,
Data = data
};
model.Series.Add(heatMapSeries);
// 添加颜色轴
model.Axes.Add(new LinearColorAxis { Position = AxisPosition.Right, Palette = OxyPalettes.Viridis(200) });
plotView.Model = model;
// 添加点击事件
plotView.MouseDown += (sender, e) =>
{
var point = plotView.ActualModel.DefaultXAxis.InverseTransform(e.X, e.Y, plotView.ActualModel.DefaultYAxis);
int x = (int)Math.Round(point.X);
int y = (int)Math.Round(point.Y);
if (x >= 0 && x < 10 && y >= 0 && y < 10)
{
double value = data[x, y];
MessageBox.Show($"位置: ({x}, {y}), 值: {value:F2}", "单元格信息");
}
};
this.Controls.Add(plotView);
}
}
}

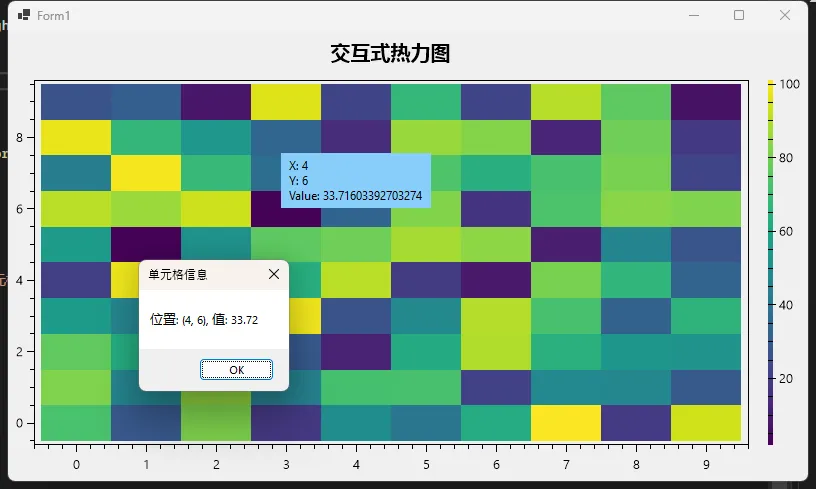

这个交互式热力图允许用户点击任何单元格来查看其具体数值。这种功能对于探索复杂的数据集非常有用。
结论
通过这些例子，您应该已经掌握了如何在WinForms应用中使用OxyPlot创建各种类型的热力图。从基本的数据可视化到复杂的交互式图表，OxyPlot都提供了强大的支持。
热力图是一种非常有效的数据可视化工具，特别适合展示大量的二维数据。它可以快速地帮助用户识别数据中的模式、趋势和异常值。在实际应用中，您可能需要根据具体的数据特性和展示需求来调整颜色方案、轴标签和其他视觉元素。
