摘要

C#中的DrawArc方法可以用来绘制椭圆的一部分，通过指定一对坐标、宽度和高度，可以在屏幕上绘制出椭圆的部分弧线。该方法接受四个参数，分别是椭圆左上角和右下角的坐标，椭圆的宽度和高度。绘制完成后，可以通过设置相应的属性来控制画笔的颜色、线型、填充等效果。

正文

Graphics.DrawArc方法用于绘制表示由一对坐标，宽度和高度指定的椭圆的一部分的圆弧。此方法的重载列表中有4种方法，如下所示：

• DrawArc(Pen，Rectangle，Single，Single)方法
• DrawArc(Pen，RectangleF，Single，Single)方法
• DrawArc(Pen，Int32，Int32，Int32，Int32，Int32，Int32)方法
• DrawArc(Pen, Single, Single, Single, Single, Single, Single)方法

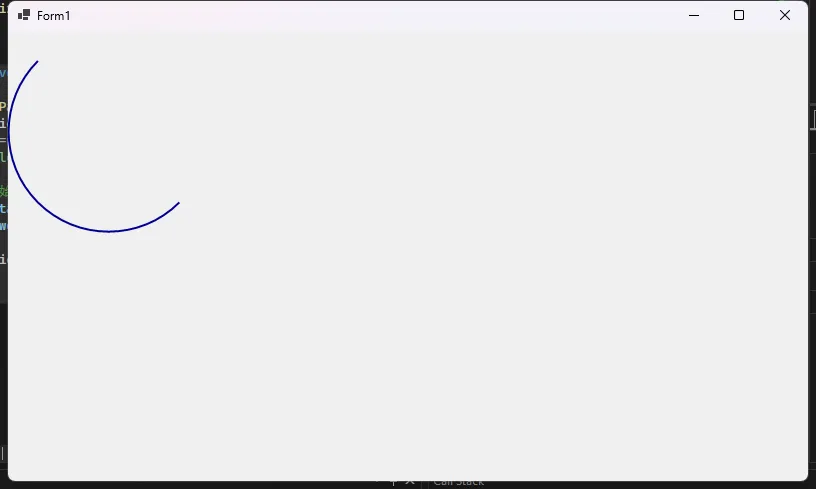

一个例子

绘制一个弧线，它是椭圆外围的一部分。 椭圆由矩形的边界定义。 弧线是参数与startAngle + sweepAngle参数之间的startAngle椭圆外围部分。

C#
protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    e.Graphics.SmoothingMode=System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
    Pen pen=new Pen(Color.DarkBlue, 2);
    Rectangle rect=new Rectangle(0,0,200,200);

    //定义开始 (45 度) 和扫描 (180 度) 角度。
    float startAngle = 45.0F;
    float sweepAngle = 180F;

    e.Graphics.DrawArc(pen,rect,startAngle, sweepAngle);
}

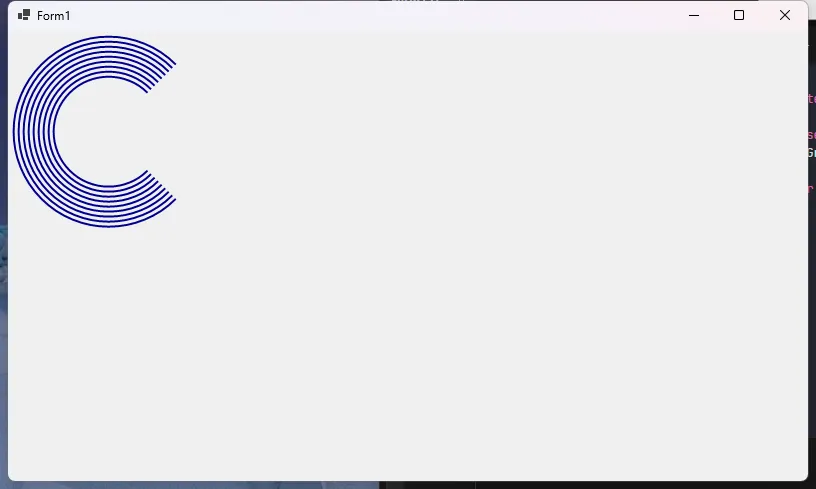

再来一个

C#
protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;

    for (int i = 1; i < 10; i++)
    {
        Pen pen = new Pen(Color.DarkBlue, 2);

        Rectangle rect = new Rectangle(i * 5, i * 5, 200 - i * 10, 200 - i * 10);

        float startAngle = 45.0F;
        float sweepAngle = 270F;

        e.Graphics.DrawArc(pen, rect, startAngle, sweepAngle);
    }

}

加一个动画

C#
public class CircleProgressBar : PictureBox
{
    System.Timers.Timer timer;

    public CircleProgressBar()
    {
        timer=new System.Timers.Timer();
        timer.Interval = 10;
        timer.Elapsed += Timer_Elapsed;
        timer.Start();
    }
    float sweepAngle = 0F;
    private void Timer_Elapsed(object? sender, System.Timers.ElapsedEventArgs e)
    {
        if (sweepAngle <= 270)
        {
            sweepAngle++;
        }
        else
        {
            sweepAngle =0;
        }
        this.Invalidate();
    }

    protected override void OnPaint(PaintEventArgs e)
    {
        base.OnPaint(e);
        e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
        int width = this.Width;
        int height = this.Height;
        try
        {
            for (int i = 1; i < 5; i++)
            {
                Pen pen = new Pen(Color.DarkBlue, 2);

                Rectangle rect = new Rectangle(i * 5, i * 5, width - i * 10, height - i * 10);

                float startAngle = 45.0F;

                e.Graphics.DrawArc(pen, rect, startAngle, sweepAngle);
            }
        }
        catch(Exception ex)
        {

        }
    }
}
