使用 OpenCvSharp 读取图像文件

OpenCvSharp 是 OpenCV 在 .NET 环境中的封装，通过它我们可以轻松地实现各种图像处理操作。本文将详尽地介绍如何使用 OpenCvSharp 读取图像文件，并展示一些常见的操作。

前提条件

在开始之前，请确保你的开发环境已经配置好，并且项目中已经安装了 OpenCvSharp。可以通过 NuGet 包管理器安装：

Bash
Install-Package OpenCvSharp4
Install-Package OpenCvSharp4.runtime.win

读取图像文件

图像文件读取是图像处理的第一步，OpenCvSharp 提供了 Cv2.ImRead 方法来读取图像文件。以下是一个简单的示例：

C#
using System;
using OpenCvSharp;

namespace OpenCvSharpExample
{
    class Program
    {
        static void Main(string[] args)
        {
            // 读取图像
            Mat src = Cv2.ImRead("example.jpg", ImreadModes.Color);
            if (src.Empty())
            {
                Console.WriteLine("无法读取图像！");
                return;
            }

            // 显示图像
            Cv2.ImShow("显示图像", src);
            Cv2.WaitKey(0);

            // 释放资源
            src.Dispose();
            Cv2.DestroyAllWindows();
        }
    }
}

在这个示例中，我们读取了一张名为 example.jpg 的图像并显示出来。

读取模式

Cv2.ImRead 方法接受两个参数：文件路径和读取模式。常用的读取模式如下：

Unchanged (值为 -1): 该模式表示以完全未修改的方式读取图像。包含原图像的 Alpha 通道（透明通道），如果图像有的话。这意味着图像的通道数和深度将保持不变。
Grayscale (值为 0): 该模式将图像读取为灰度图像，忽略原图像的彩色信息。图像的通道数为 1，表示每个像素仅有一个灰度值。
Color (值为 1): 该模式读取图像时将忽略 Alpha 通道，并将图像转换为 BGR（蓝、绿、红）格式。图像会有 3 个通道。注意 OpenCV 使用的是 BGR 而不是通常的 RGB 顺序。（默认）
AnyDepth (值为 2): 按照图像文件的深度读取图像，但忽略其通道数。例如，16位图像会保持16位深度。如果你想保留图像的原始深度，可以使用这个模式。
AnyColor (值为 4): 忽略图像文件的颜色类型。意味着图像将被解码为具有与文件中相同颜色类型的形式，例如16位单通道灰度图像。然而，通常读者不经常使用这个选项，因为它更高级和特殊化。
LoadGdal (值为 8): 仅适用于 Gdal 驱动加载的图像，用于特定的地理空间图像处理。普通图像处理使用时基本不需要这个选项。

示例：

C#
// 读取灰度图像
Mat grayImage = Cv2.ImRead("example.jpg", ImreadModes.Grayscale);

// 读取原始格式图像
Mat unchangedImage = Cv2.ImRead("example.png", ImreadModes.Unchanged);

图像显示

读取图像后，我们可以使用 Cv2.ImShow 方法在窗口中显示图像。Cv2.WaitKey 用于等待按键事件，使窗口保持打开状态。

C#
Cv2.ImShow("显示图像", src);
Cv2.WaitKey(0);  // 为 0 表示无限等待，直到按下任意键

检查图像是否读取成功

在读取图像后，检查图像对象是否为空是一个好的实践。可以使用 Mat.Empty 方法来判断：

C#
if (src.Empty())
{
    Console.WriteLine("无法读取图像！");
    return;
}

完整示例

以下是一个更完整的示例，演示了读取图像、显示图像、以及做一些简单的处理：

C#
using System;
using OpenCvSharp;

namespace OpenCvSharpExample
{
    class Program
    {
        static void Main(string[] args)
        {
            // 读取彩色图像
            Mat colorImage = Cv2.ImRead("example.jpg", ImreadModes.Color);
            if (colorImage.Empty())
            {
                Console.WriteLine("无法读取图像！");
                return;
            }

            // 转换为灰度图像
            Mat grayImage = new Mat();
            Cv2.CvtColor(colorImage, grayImage, ColorConversionCodes.BGR2GRAY);

            // 使用Canny算法进行边缘检测
            Mat edgeImage = new Mat();
            Cv2.Canny(grayImage, edgeImage, 100, 200);

            // 显示图像
            Cv2.ImShow("彩色图像", colorImage);
            Cv2.ImShow("灰度图像", grayImage);
            Cv2.ImShow("边缘检测图像", edgeImage);
            Cv2.WaitKey(0);

            // 释放资源
            colorImage.Dispose();
            grayImage.Dispose();
            edgeImage.Dispose();
            Cv2.DestroyAllWindows();
        }
    }
}

`Cv2.Canny(grayImage, edgeImage, 100, 200);`

在这个调用中，参数的意义是：

grayImage：输入图像，通常是一个单通道的灰度图像。Canny 边缘检测是在灰度图像上进行的。
edgeImage：输出图像，检测到的边缘将被标记为白色（255），而其他像素将被标记为黑色（0）。
100：低阈值（threshold1），用于滞后阈值处理。这是第一个梯度强度阈值，任何边缘的梯度强度低于这个值的像素将被抑制（非边缘）。
200：高阈值（threshold2），用于滞后阈值处理。这是第二个梯度强度阈值，任何边缘的梯度强度高于这个值的像素将被肯定为边缘。

Canny 边缘检测的工作方式如下：

首先，Canny 算法对图像进行高斯滤波，以平滑图像，减少噪声。
然后，它计算图像梯度，这通常是通过 Sobel 算子来完成的。
接着，它应用非极大值抑制 (Non-maximum Suppression)，以精确定位边缘。
最后，它使用双阈值处理来检测和连通边缘。
对每个像素：
- 如果梯度强度高于 threshold2，该像素被视为是真正的边缘。
- 如果梯度强度低于 threshold1，该像素会被抑制。
- 如果梯度强度在 threshold1 和 threshold2 之间，只有当它连接到一个被视为真正边缘的像素时，才被视为边缘。

两个阈值的确定方法

初始选择：
- 一般建议高阈值取60-150。
- 低阈值是高阈值的1/2到1/3之间。
观测调整：
- 观察初次结果，如果太多噪声，逐渐提高阈值。
- 细节不足，逐渐降低阈值。

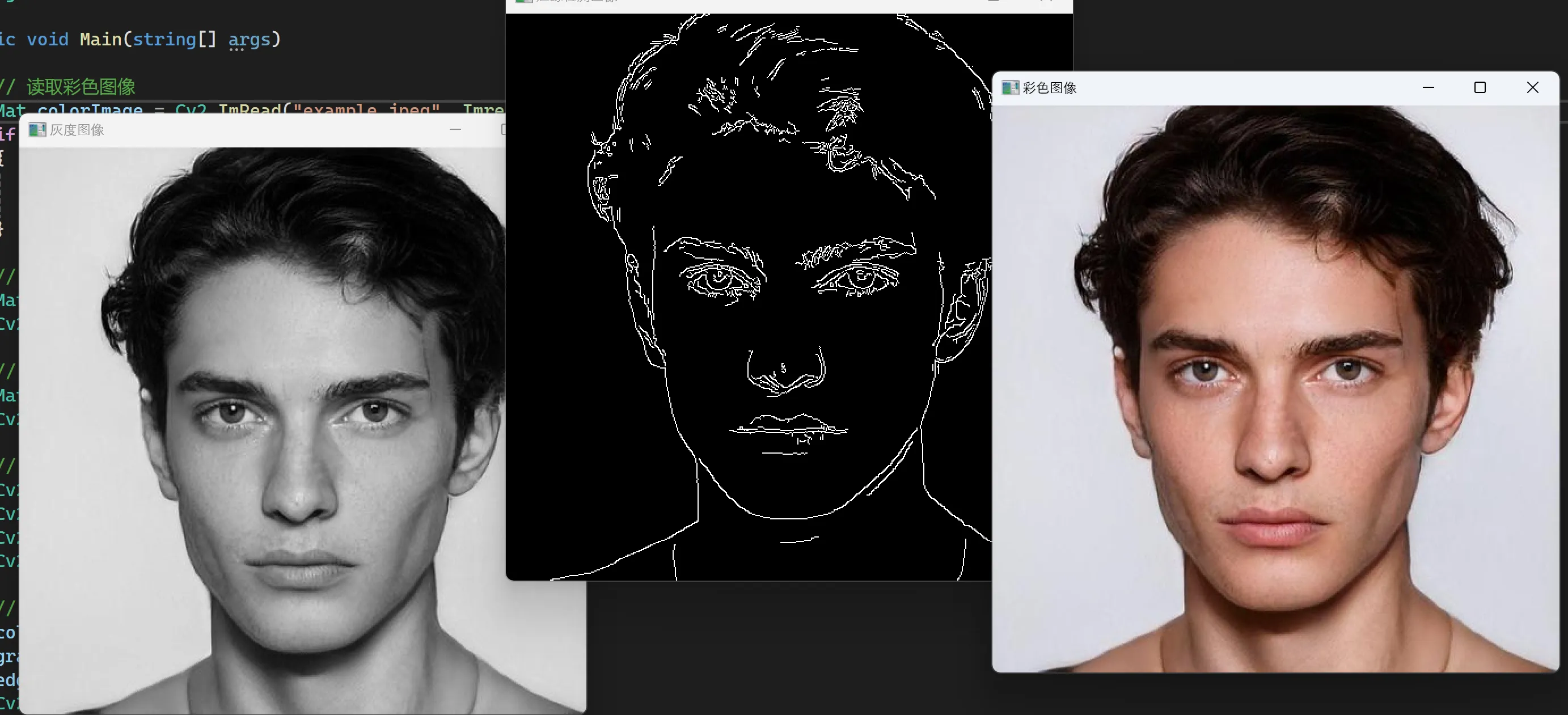

在这个示例中，我们做了以下几件事：

读取图像文件。
将彩色图像转换为灰度图像。
对灰度图像进行边缘检测。
显示彩色图像、灰度图像和边缘检测图像。

总结

通过使用 OpenCvSharp 的 Cv2.ImRead 方法，我们可以轻松读取图像文件，并利用 OpenCvSharp 提供的大量图像处理功能对其进行操作。在本文中，我们详细介绍了如何读取图像、显示图像，并进行了基本的图像处理操作。希望这些内容对你有所帮助，让你能够在 .NET 环境中高效地进行图像处理。
