.NET C# Winforms Gantt Chart 控件，助你轻松绘制甘特图！

在项目管理的世界里，甘特图是不可或缺的工具。它不仅能帮助你直观地展示项目进度，还能有效地管理任务和资源。然而，找到一个既强大又易用的甘特图控件并不容易。今天，我们为你推荐一款颠覆性的工具——.NET C# Winforms Gantt Chart 控件，它将彻底改变你的项目管理方式！

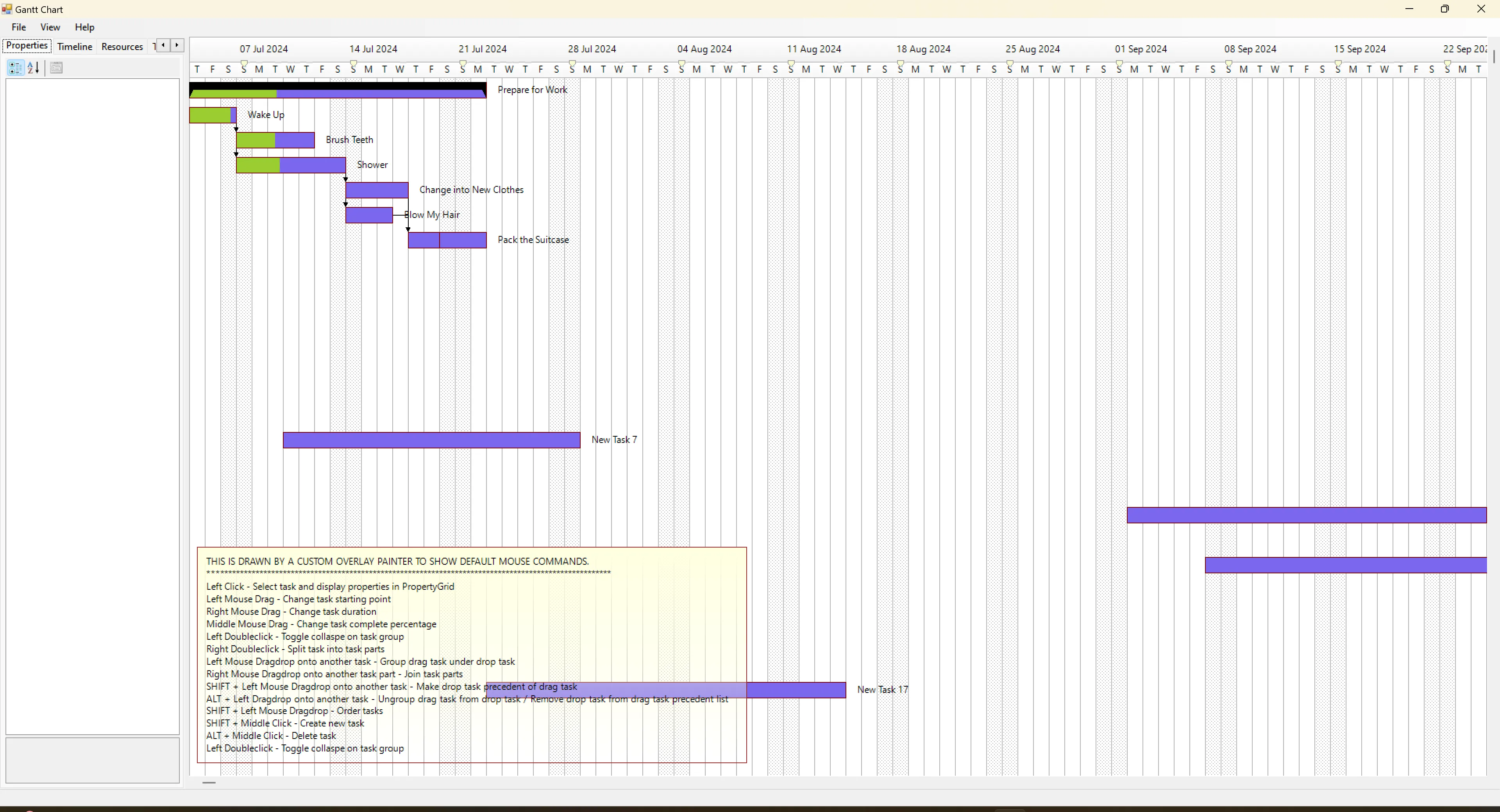

先看个样式

官网

C#
https://github.com/jakesee/ganttchart

为什么选择.NET C# Winforms Gantt Chart 控件？

1. 无需额外依赖，轻松上手

这款控件完全基于.NET Framework，无需任何额外的预先条件。只需下载最新的源代码并在Microsoft Visual Studio 2017中构建库，你就可以立即开始使用。

2. 强大的功能，满足多样需求

.NET C# Winforms Gantt Chart 控件支持多种时间单位（周、天、小时），并且可以自定义其他时间分辨率。它还提供了单任务、分组任务、前置/后置任务、拆分任务和标记资源等功能。此外，每个任务都有完成百分比属性，帮助你更好地跟踪进度。

3. 灵活的用户界面定制

通过各种鼠标事件，你可以直接在甘特图上自定义用户界面体验。默认的鼠标命令可以通过继承来覆盖，满足你的个性化需求。

4. 打印支持，完美呈现

打印功能尊重页面边距、方向和每页的多个页面设置，确保你的甘特图在纸质版上也能完美呈现。

5. 关键路径和浮动时间计算

控件能够自动确定关键路径和浮动时间，帮助你更好地进行项目规划和风险管理。

快速上手指南

创建甘特图并添加任务

C#
public Form1()
{
    InitializeComponents();
    var manager = new ProjectManager();
    var task = new Task() { Name = "Hello World" };
    manager.Add(task);
    var chart = new Chart();
    chart.Init(manager);
    this.Controls.Add(chart);
    this.AutoScroll = true; // this is no longer required
}

常见任务操作

C#
// 设置任务持续时间
_mManager.SetDuration(wake, 3);

// 组织任务，设置分组和前置任务
_mManager.Group(work, wake);
_mManager.Relate(wake, teeth);

// 分配资源
_mManager.Assign(wake, jake);

// 拆分任务
_mManager.Split(pack, new MyTask(_mManager), new MyTask(_mManager), 2);

// 设置工具提示
_mChart.SetToolTip(wake, string.Join(", ", _mManager.ResourcesOf(wake).Select(x => (x as MyResource).Name)));

自定义任务数据：为每个任务设置不同颜色

C#
public partial class ExampleSimple : Form
{
    ProjectManager _mProject;

    public ExampleSimple()
    {
        InitializeComponent();
        _mProject = new ProjectManager();
        _mProject.Add(new Task() { Name = "New Task" });
        _mProject.Add(new ColoredTask() { Name = "Purple Task", Color = Color.Purple });
        _mProject.Add(new ColoredTask() { Name = "Gold Task", Color = Color.Gold });
        _mChart.Init(_mProject);

        // 自定义任务绘制行为
        _mChart.PaintTask += (s, e) =>
        {
            ColoredTask ctask = e.Task as ColoredTask;
            if (ctask != null)
            {
                var format = new TaskFormat();
                format = e.Format;
                format.BackFill = new SolidBrush(ctask.Color);
                e.Format = format;
            }
        };

        // 获取任务的自定义数据
        _mChart.TaskSelected += (s, e) =>
        {
            ColoredTask ctask = e.Task as ColoredTask;
            if (ctask != null)
            {
                MessageBox.Show("Selected " + ctask.Color.ToString());
            }
        };
    }
}

// 自定义任务类
public class ColoredTask : Task
{
    public ColoredTask() : base() {}
    public Color Color { get; set; }
}

注意

中文日期显示

C#
// 设置简体中文
CultureInfo cultureSimplifiedChinese = new CultureInfo("zh-CN");
Thread.CurrentThread.CurrentCulture = cultureSimplifiedChinese;
Thread.CurrentThread.CurrentUICulture = cultureSimplifiedChinese;

当然你可以去修改___GetLabelFormat方法

C#
private void ___GetLabelFormat(DateTime datetime, DateTime datetimeprev, out LabelFormat minor, out LabelFormat major)
{
    minor = new LabelFormat() { Text = string.Empty, Font = this.Font, Color = HeaderFormat.Color, Margin = 3, TextAlign = ChartTextAlign.MiddleCenter };
    major = new LabelFormat() { Text = string.Empty, Font = this.Font, Color = HeaderFormat.Color, Margin = 3, TextAlign = ChartTextAlign.MiddleLeft };

    System.Globalization.GregorianCalendar calendar = new System.Globalization.GregorianCalendar();
    switch (TimeResolution)
    {
        case TimeResolution.Week:
            minor.Text = calendar.GetWeekOfYear(datetime, System.Globalization.CalendarWeekRule.FirstFullWeek, DayOfWeek.Monday).ToString();
            if(datetime.Month != datetimeprev.Month) major.Text = datetime.ToString("MMMM");
            break;
        case TimeResolution.Hour:
            minor.Text = datetime.Hour.ToString();
            if (datetime.Day != datetimeprev.Day) major.Text = datetime.ToString("dd MMM yyyy");
            break;
        default: // case TimeResolution.Day: -- to implement other TimeResolutions, add to this function or listen to the the PaintTimeline event
            minor.Text = ShortDays[datetime.DayOfWeek]; // datetime.ToString("dddd").Substring(0, 1).ToUpper();
            if (datetime.DayOfWeek == DayOfWeek.Sunday) major.Text = datetime.ToString("dd MMM yyyy");
            break;
    }
}

许可证

这款控件项目基于MIT许可证发布，详情请参阅LICENSE.md。

立即下载，开启高效项目管理之旅！

不要再犹豫，立即下载.NET C# Winforms Gantt Chart 控件，体验前所未有的项目管理效率提升吧！更多信息请访问官方文档或博客。
