C# GDI+ 圆角窗体开发详解
编辑
2025-02-24
C# 应用
00
请注意，本文编写于 71 天前，最后修改于 71 天前，其中某些信息可能已经过时。

目录

简介
实现原理
完整代码实现
创建基础窗体类
实现圆角路径创建方法
重写OnPaint方法实现自定义绘制
实现窗体拖动功能
示例使用代码
完整代码
使用注意事项
总结

简介

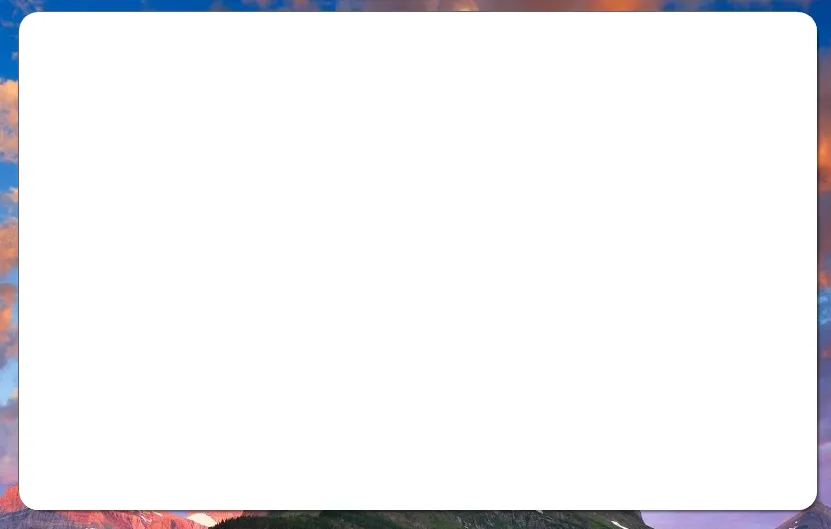

在现代UI设计中，圆角窗体已经成为一种流行的设计元素。本文将详细介绍如何使用C#和GDI+技术来创建一个美观的圆角窗体，包括窗体的绘制、拖动、边框效果等完整功能。

实现原理

圆角窗体的实现主要基于以下几个关键技术点：

  1. 使用 GraphicsPath 创建圆角路径
  2. 使用 Region 设置窗体形状
  3. 重写窗体的 OnPaint 方法实现自定义绘制
  4. 实现窗体拖动功能

完整代码实现

创建基础窗体类

C#
using System;
using System.Drawing;
using System.Drawing.Drawing2D;
using System.Windows.Forms;

public class RoundedForm : Form
{
    // 圆角半径
    private int cornerRadius = 20;
    // 窗体边框颜色
    private Color borderColor = Color.FromArgb(100, 100, 100);
    // 窗体背景色
    private Color backgroundColor = Color.White;

    public RoundedForm()
    {
        // 设置窗体基本属性
        this.FormBorderStyle = FormBorderStyle.None;
        this.DoubleBuffered = true;
        this.SetStyle(ControlStyles.ResizeRedraw, true);
        this.SetStyle(ControlStyles.OptimizedDoubleBuffer, true);
        this.SetStyle(ControlStyles.AllPaintingInWmPaint, true);

        // 初始化窗体大小
        this.Size = new Size(800, 500);
    }

    // 属性：圆角半径
    public int CornerRadius
    {
        get { return cornerRadius; }
        set
        {
            cornerRadius = value;
            this.Invalidate(); // 重绘窗体
        }
    }

    // 属性：边框颜色
    public Color BorderColor
    {
        get { return borderColor; }
        set
        {
            borderColor = value;
            this.Invalidate();
        }
    }

    // 属性：背景颜色
    public Color BackgroundColor
    {
        get { return backgroundColor; }
        set
        {
            backgroundColor = value;
            this.Invalidate();
        }
    }
}

实现圆角路径创建方法

C#
private GraphicsPath CreateRoundedPath(Rectangle rect, int radius)
{
    // 创建圆角路径
    GraphicsPath path = new GraphicsPath();

    // 定义圆角矩形的各个部分
    int diameter = radius * 2;
    Rectangle arcRect = new Rectangle(rect.Location, new Size(diameter, diameter));

    // 左上角
    path.AddArc(arcRect, 180, 90);

    // 上边
    arcRect.X = rect.Right - diameter;
    path.AddArc(arcRect, 270, 90);

    // 右下角
    arcRect.Y = rect.Bottom - diameter;
    path.AddArc(arcRect, 0, 90);

    // 左下角
    arcRect.X = rect.Left;
    path.AddArc(arcRect, 90, 90);

    // 闭合路径
    path.CloseFigure();

    return path;
}

重写OnPaint方法实现自定义绘制

C#
protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);

    // 获取绘图上下文并设置抗锯齿
    Graphics g = e.Graphics;
    g.SmoothingMode = SmoothingMode.AntiAlias;

    // 创建绘制区域
    Rectangle rect = new Rectangle(0, 0, this.Width - 1, this.Height - 1);

    // 创建圆角路径
    using (GraphicsPath path = CreateRoundedPath(rect, cornerRadius))
    {
        // 设置窗体形状
        this.Region = new Region(path);

        // 填充背景
        using (SolidBrush brush = new SolidBrush(backgroundColor))
        {
            g.FillPath(brush, path);
        }

        // 绘制边框
        using (Pen pen = new Pen(borderColor, 1))
        {
            g.DrawPath(pen, path);
        }
    }
}

实现窗体拖动功能

C#
private bool isDragging = false;
private Point lastLocation;

protected override void OnMouseDown(MouseEventArgs e)
{
    base.OnMouseDown(e);
    if (e.Button == MouseButtons.Left)
    {
        isDragging = true;
        lastLocation = e.Location;
    }
}

protected override void OnMouseMove(MouseEventArgs e)
{
    base.OnMouseMove(e);
    if (isDragging)
    {
        this.Location = new Point(
            (this.Location.X - lastLocation.X) + e.X,
            (this.Location.Y - lastLocation.Y) + e.Y
        );
    }
}

protected override void OnMouseUp(MouseEventArgs e)
{
    base.OnMouseUp(e);
    isDragging = false;
}

示例使用代码

C#
public class Program
{
    [STAThread]
    static void Main()
    {
        Application.EnableVisualStyles();
        Application.SetCompatibleTextRenderingDefault(false);

        // 创建并配置圆角窗体
        RoundedForm form = new RoundedForm();
        form.CornerRadius = 20;
        form.BorderColor = Color.FromArgb(64, 64, 64);
        form.BackgroundColor = Color.White;

        // 添加一些控件示例
        Button closeButton = new Button();
        closeButton.Text = "关闭";
        closeButton.Location = new Point(form.Width - 100, 20);
        closeButton.Click += (s, e) => form.Close();
        form.Controls.Add(closeButton);

        // 运行应用程序
        Application.Run(form);
    }
}

完整代码

C#
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Drawing.Drawing2D;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace AppWindows
{
    public partial class RoundedForm : Form
    {
        // 圆角半径
        private int cornerRadius = 20;
        // 窗体边框颜色
        private Color borderColor = Color.FromArgb(100, 100, 100);
        // 窗体背景色
        private Color backgroundColor = Color.White;

        public RoundedForm()
        {
            InitializeComponent();
            // 设置窗体基本属性
            this.FormBorderStyle = FormBorderStyle.None;
            this.DoubleBuffered = true;
            this.SetStyle(ControlStyles.ResizeRedraw, true);
            this.SetStyle(ControlStyles.OptimizedDoubleBuffer, true);
            this.SetStyle(ControlStyles.AllPaintingInWmPaint, true);

            // 初始化窗体大小
            this.Size = new Size(800, 500);
        }

        // 属性：圆角半径
        public int CornerRadius
        {
            get { return cornerRadius; }
            set
            {
                cornerRadius = value;
                this.Invalidate(); // 重绘窗体
            }
        }

        // 属性：边框颜色
        public Color BorderColor
        {
            get { return borderColor; }
            set
            {
                borderColor = value;
                this.Invalidate();
            }
        }

        // 属性：背景颜色
        public Color BackgroundColor
        {
            get { return backgroundColor; }
            set
            {
                backgroundColor = value;
                this.Invalidate();
            }
        }

       private GraphicsPath CreateRoundedPath(Rectangle rect, int radius)
        {
            GraphicsPath path = new GraphicsPath();

            // 确保圆角半径不超过矩形的一半
            radius = Math.Min(radius, Math.Min(rect.Width / 2, rect.Height / 2));

            // 定义圆角的控制点
            int diameter = radius * 2;

            // 存储各个角的矩形区域
            Rectangle arcRect = new Rectangle(rect.Location, new Size(diameter, diameter));

            // 左上角 - 使用三次贝塞尔曲线
            path.AddArc(arcRect.X, arcRect.Y, diameter, diameter, 180, 90);

            // 上边
            arcRect.X = rect.Right - diameter;
            path.AddArc(arcRect.X, arcRect.Y, diameter, diameter, 270, 90);

            // 右下角
            arcRect.Y = rect.Bottom - diameter;
            path.AddArc(arcRect.X, arcRect.Y, diameter, diameter, 0, 90);

            // 左下角
            arcRect.X = rect.Left;
            path.AddArc(arcRect.X, arcRect.Y, diameter, diameter, 90, 90);

            path.CloseFigure();
            return path;
        }

        protected override void OnPaint(PaintEventArgs e)
        {
            base.OnPaint(e);

            // 获取绘图上下文并设置抗锯齿
            Graphics g = e.Graphics;
            g.SmoothingMode = SmoothingMode.AntiAlias;
            e.Graphics.InterpolationMode = InterpolationMode.HighQualityBicubic;
            e.Graphics.CompositingQuality = CompositingQuality.HighQuality;

            // 创建绘制区域
            Rectangle rect = new Rectangle(0, 0, this.Width - 1, this.Height - 1);

            // 创建圆角路径
            using (GraphicsPath path = CreateRoundedPath(rect, cornerRadius))
            {
                // 设置窗体形状
                this.Region = new Region(path);

                // 填充背景
                using (SolidBrush brush = new SolidBrush(backgroundColor))
                {
                    g.FillPath(brush, path);
                }

                // 使用高质量的边框绘制
                using (Pen pen = new Pen(borderColor, 1.0f))
                {
                    pen.Alignment = PenAlignment.Inset; // 设置边框绘制位置
                    pen.EndCap = LineCap.Round;
                    pen.StartCap = LineCap.Round;
                    pen.LineJoin = LineJoin.Round;

                    e.Graphics.DrawPath(pen, path);
                }
            }

        }

        private bool isDragging = false;
        private Point lastLocation;

        protected override void OnMouseDown(MouseEventArgs e)
        {
            base.OnMouseDown(e);
            if (e.Button == MouseButtons.Left)
            {
                isDragging = true;
                lastLocation = e.Location;
            }
        }

        protected override void OnMouseMove(MouseEventArgs e)
        {
            base.OnMouseMove(e);
            if (isDragging)
            {
                this.Location = new Point(
                    (this.Location.X - lastLocation.X) + e.X,
                    (this.Location.Y - lastLocation.Y) + e.Y
                );
            }
        }

        protected override void OnMouseUp(MouseEventArgs e)
        {
            base.OnMouseUp(e);
            isDragging = false;
        }

        // 添加阴影相关属性
        private bool enableShadow = true;
        private Color shadowColor = Color.FromArgb(100, 0, 0, 0);
        private int shadowDepth = 6;

        protected override CreateParams CreateParams
        {
            get
            {
                CreateParams cp = base.CreateParams;
                if (enableShadow)
                {
                    cp.ClassStyle |= 0x20000; // CS_DROPSHADOW
                }
                return cp;
            }
        }

        // 阴影开关属性
        public bool EnableShadow
        {
            get { return enableShadow; }
            set
            {
                enableShadow = value;
                this.RecreateHandle();
            }
        }
    }
}


使用注意事项

  1. 性能优化
    • 使用双缓冲避免闪烁
    • 适当设置圆角半径，过大的半径可能影响性能
    • 注意及时释放GDI+资源
  2. 常见问题解决
    • 如果窗体出现锯齿，检查是否启用了抗锯齿
    • 如果拖动不流畅，可以优化拖动代码
    • 如果控件超出圆角范围，需要正确设置控件位置

总结

本文详细介绍了如何使用C#和GDI+技术实现圆角窗体，包括基本绘制、拖动功能、阴影效果等。通过合理使用GDI+的绘图功能，我们可以创建出美观且实用的自定义窗体。在实际应用中，可以根据需求进行进一步的定制和

本文作者:rick
