在 C# WinForms 中 OpenCvSharp 进行边缘检测：Laplacian 算子介绍

边缘检测在计算机视觉和图像处理领域中具有非常重要的作用，它是物体识别、特征提取的基础。Laplacian 算子是一种经典且常用的边缘检测方法，它对噪声非常敏感，能够很好地检测到图像中的细节和边缘。本文将介绍如何在 C# WinForms 项目中使用 OpenCvSharp 实现 Laplacian 边缘检测。

Laplacian 算子的特点

Laplacian 算子是一种二阶导数算子，用于图像的边缘检测。它的特点包括：

对噪声敏感：由于是二阶导数，Laplacian 算子对图像中的噪声非常敏感。在应用之前通常需要进行高斯平滑处理。
检测边缘方向不明确：Laplacian 算子检测到边缘而不考虑边缘的方向。
高执行效率：计算简单，能够高效地检测图像中的细微边缘。
无方向性：它对各个方向的边缘具有相同的响应能力。

应用场景

Laplacian 算子常用于以下应用场景：

物体识别：通过边缘检测辅助识别图像中的物体轮廓。
特征提取：检测图像中的特征点和关键部位。
图像增强：通过边缘检测增强图像细节。
医学图像处理：例如在 X 光片中检测骨骼的边缘。

示例：在 WinForms 项目中使用 OpenCvSharp 实现 Laplacian 边缘检测

下面我们将介绍如何在 C# 的 WinForms 应用程序中使用 OpenCvSharp 来实现 Laplacian 边缘检测。

1. 创建 WinForms 项目并安装 OpenCvSharp

首先，创建一个新的 C# WinForms 项目。在项目中安装 OpenCvSharp 和 OpenCvSharp4.runtime.windows NuGet 包。可以使用 NuGet 包管理器控制台执行以下命令：

Bash
Install-Package OpenCvSharp4
Install-Package OpenCvSharp4.runtime.windows
Install-Package OpenCvSharp4.Extensions

2. 设计 WinForms 界面

在 Form 界面上添加一个 PictureBox 控件用来显示图片，添加一个 Button 来加载和处理图像，一个 OpenFileDialog 用于选择图像文件。界面设计如下：

3. 编写代码

在 Form 代码后台添加所需的事件处理函数和处理逻辑。确保包含 OpenCvSharp 的使用命名空间：

C#
using System;
using System.Windows.Forms;
using OpenCvSharp;
using OpenCvSharp.Extensions;

public partial class MainForm : Form
{
    public MainForm()
    {
        InitializeComponent();
    }

    private void btnLoadImage_Click(object sender, EventArgs e)
    {
        using (OpenFileDialog openFileDialog = new OpenFileDialog())
        {
            openFileDialog.Filter = "Image Files|*.jpg;*.jpeg;*.png;*.bmp";

            if (openFileDialog.ShowDialog() == DialogResult.OK)
            {
                string filePath = openFileDialog.FileName;
                Mat srcImage = Cv2.ImRead(filePath, ImreadModes.Color);

                if (srcImage.Empty())
                {
                    MessageBox.Show("无法加载图像");
                    return;
                }

                // 转换成灰度图像
                Mat grayImage = new Mat();
                Cv2.CvtColor(srcImage, grayImage, ColorConversionCodes.BGR2GRAY);

                // 应用高斯模糊，减少噪声
                Mat blurredImage = new Mat();
                Cv2.GaussianBlur(grayImage, blurredImage, new Size(3, 3), 0);

                // 使用 Laplacian 算子进行边缘检测
                Mat laplacianImage = new Mat();
                Cv2.Laplacian(blurredImage, laplacianImage, MatType.CV_16S, ksize: 3);

                // 转换回 8 位图像
                Mat absLaplacianImage = new Mat();
                Cv2.ConvertScaleAbs(laplacianImage, absLaplacianImage);

                // 显示结果
                pictureBox.Image = BitmapConverter.ToBitmap(absLaplacianImage);
            }
        }
    }
}

4. 运行应用程序

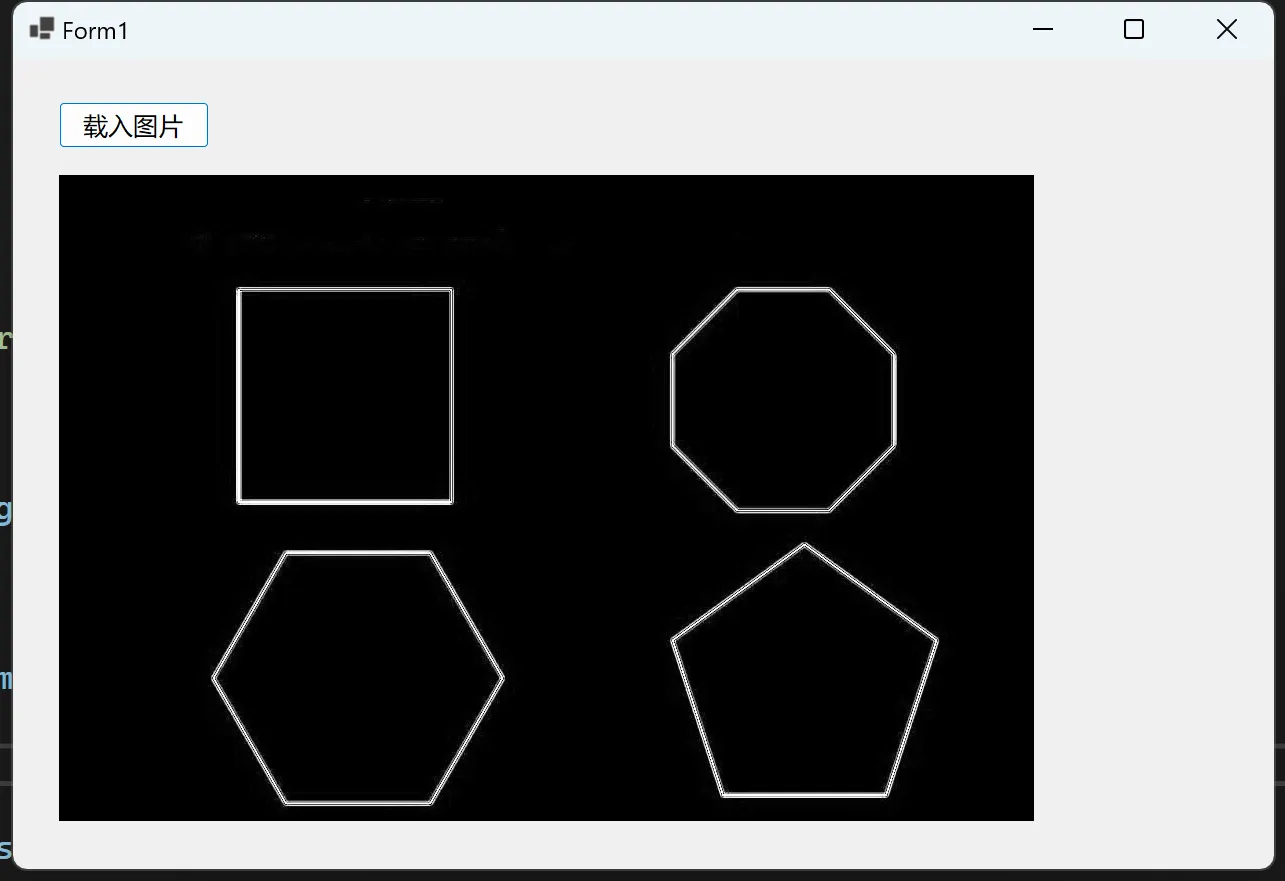

编译并运行项目，点击“加载图像”按钮并选择一张图片。程序会进行 Laplacian 边缘检测并在 PictureBox 中显示结果。

增加查询对像数量与面积

C#
 // 统计对象数量（过滤面积过小的轮廓）
 int objectCount = 0;
 Mat resultImage = srcImage.Clone();

 const int minContourArea = 500; // 设置一个面积阈值过滤小的轮廓

 for (int i = 0; i < contours.Length; i++)
 {
     double area = Cv2.ContourArea(contours[i]);
     if (area > minContourArea)
     {
         objectCount++;
         Rect boundingRect = Cv2.BoundingRect(contours[i]);
         Cv2.Rectangle(resultImage, boundingRect, Scalar.Red, 2);

         // 在边框附近显示对象面积
         Cv2.PutText(resultImage, $"面积: {area:F2}",
                     new OpenCvSharp.Point(boundingRect.X, boundingRect.Y - 5),
                     HersheyFonts.HersheySimplex, 0.5, Scalar.Red, 1);
     }
 }

总结

本文介绍了如何在 C# WinForms 项目中使用 OpenCvSharp 实现 Laplacian 边缘检测。通过这一边缘检测技术，我们能够有效地提取图像中的细节和边缘信息。Laplacian 算子虽然对噪声敏感，但在合适的预处理（如高斯平滑）下能够很有效地运用在多种场景中。祝你在图像处理的道路上不断探索，取得更好的成果！
