C# OpenCvSharp 进行边缘检测：Sobel 算子

OpenCvSharp 是 OpenCV 的 .NET 封装，使得我们能在 C# 中使用 OpenCV 提供的强大图像处理功能。本文将介绍如何使用 OpenCvSharp 实现边缘检测中的 Sobel 算子。

什么是 Sobel 算子？

Sobel 算子是一种常用的边缘检测方法，通过计算图像灰度值梯度的变化来检测边缘。它通常用两个卷积核分别计算水平方向（X 方向）和垂直方向（Y 方向）的梯度。

安装 OpenCvSharp

需要在项目中添加 OpenCvSharp 库。可以通过 NuGet 来安装：

在 Visual Studio 中打开你的项目。
右键点击解决方案并选择“管理 NuGet 程序包”。
在“浏览”界面中搜索 OpenCvSharp4，并点击“安装”。
OpenCvSharp4.runtime.win，点击“安装”。

代码实现

下面，我们将通过一个完整的示例程序来演示如何在 C# 中使用 OpenCvSharp 和 Sobel 算子进行边缘检测。我们将分以下几个步骤进行：

加载图像
灰度化处理
应用高斯模糊去除噪点
使用 Sobel 算子计算梯度
展示结果

1. 创建新项目

首先，创建一个新的 .NET 控制台项目：

2. 编写代码

接下来，在 Program.cs 中编写以下代码：

C#
using OpenCvSharp;

namespace App6
{
    internal class Program
    {
        static void Main(string[] args)
        {
            // 加载图像
            Mat src = Cv2.ImRead("0.jpg", ImreadModes.Color);

            if (src.Empty())
            {
                Console.WriteLine("图像加载失败！");
                return;
            }

            // 转换为灰度图
            Mat gray = new Mat();
            Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

            // 使用高斯模糊去除噪点
            Mat blurred = new Mat();
            Cv2.GaussianBlur(gray, blurred, new Size(3, 3), 0);

            // 计算梯度（X 方向和 Y 方向）
            Mat gradX = new Mat();
            Mat gradY = new Mat();
            Cv2.Sobel(blurred, gradX, MatType.CV_64F, 1, 0, ksize: 3);
            Cv2.Sobel(blurred, gradY, MatType.CV_64F, 0, 1, ksize: 3);

            // 计算梯度的幅值
            Mat grad = new Mat();
            Cv2.Magnitude(gradX, gradY, grad);

            // 归一化到 [0, 255] 区间，并转换为 8 位图像
            Mat gradAbs = new Mat();
            Cv2.ConvertScaleAbs(grad, gradAbs);

            // 显示结果
            Cv2.ImShow("原始图像", src);
            Cv2.ImShow("灰度图", gray);
            Cv2.ImShow("Sobel 边缘检测", gradAbs);

            Cv2.WaitKey();
            Cv2.DestroyAllWindows();
        }
    }
}

3. 运行程序

确保将 "0.jpg" 替换为你的实际图像路径，然后运行程序：

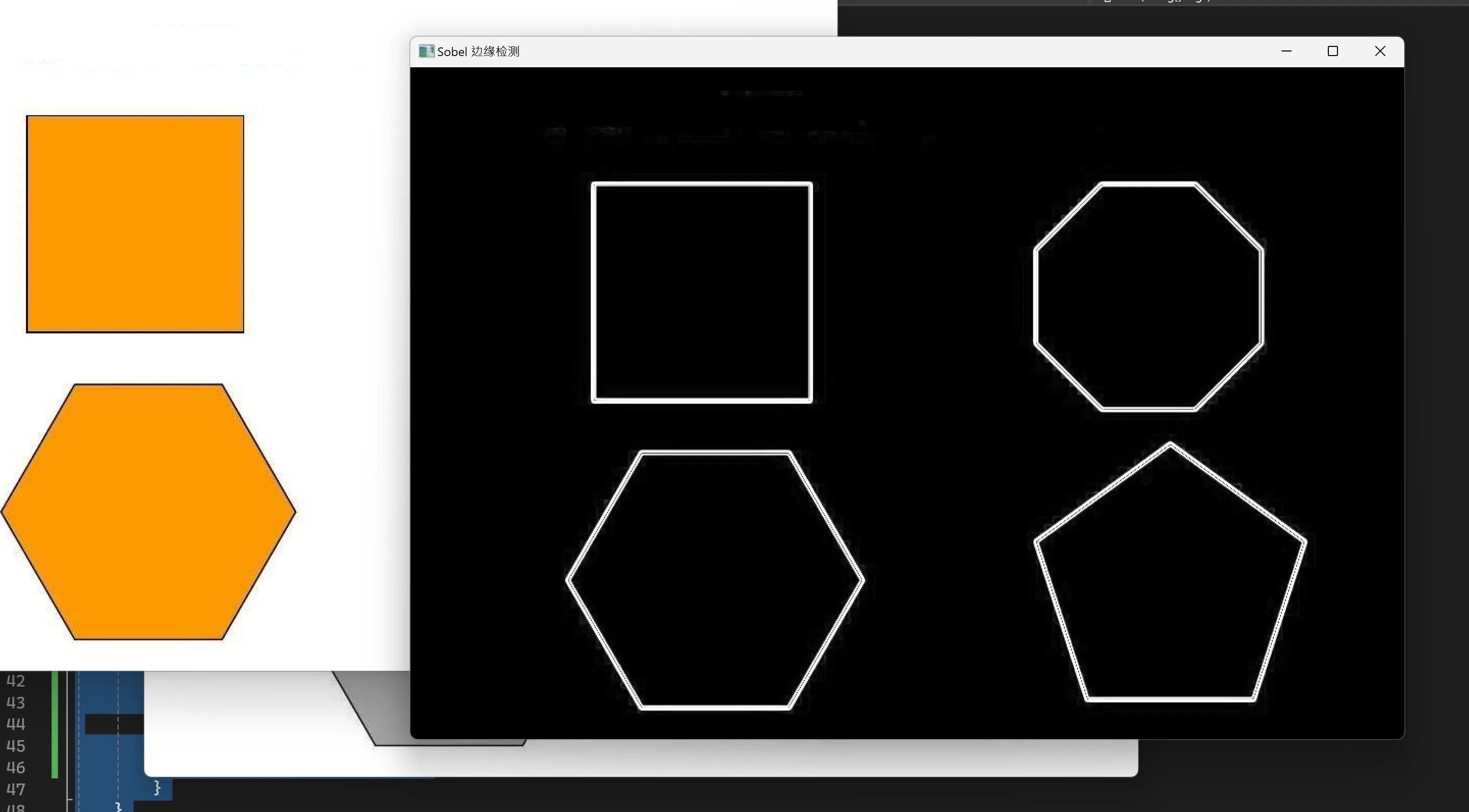

你将看到三个窗口分别显示原始图像、灰度图像和通过 Sobel 算子检测到的边缘图像。

Sobel 算子的几个典型应用场景：

1. 图像边缘检测

这是 Sobel 算子最基础和最常见的应用场景。通过计算图像的梯度，可以检测到图像中显著变化的地方，即图像的边缘。边缘检测是很多高级图像处理算法的基础，例如图像分割和物体识别。

2. 交通监控

在交通监控系统中，Sobel 算子可以用来检测道路上的车道线和交通标志。这对自动驾驶车辆和交通控制系统非常重要，通过检测道路边缘和标志，可以辅助驾驶和提高交通安全。

3. 医学图像处理

在医学图像处理中，边缘检测能够帮助医生更好地观察医学影像中的细节。例如，使用 Sobel 算子可以突出显示 X 光片或 MRI 图像中的骨骼结构和肌肉组织，帮助医生进行诊断。

4. 目标识别

在目标识别过程中，Sobel 算子可以用来检测和识别图像中的关键特征。比如，在面部识别系统中，Sobel 算子可以用来检测面部轮廓和关键点，这对于面部特征提取和匹配有着重要的作用。

5. 图像分割

图像分割是计算机视觉中的一个基本任务，涉及将图像划分成不同的区域。Sobel 算子可以用来提取图像中的边缘，从而帮助提高图像分割的准确性。分割出来的区域可以用于进一步的分析和处理。

6. 视频处理

在视频处理和分析中，使用 Sobel 算子可以有效地检测视频帧中的运动边缘，识别和跟踪运动物体。例如，在运动分析和监控系统中，检测物体的轮廓对于物体跟踪和行为分析至关重要。

7. 字幕提取

在数字图像处理领域，Sobel 算子也可以用来提取图像或者视频中的文字边缘，对于光学字符识别（OCR）和字幕提取有着实际意义。通过识别图像中的边缘和文本区域，可以提高文本识别的准确性。

8. 框架检测

在一些工业检测领域，比如印刷电路板（PCB）检测、焊点检测等，使用 Sobel 算子可以帮助识别和检测图像中的边缘缺陷，从而提高产品质量和检测效率。

结束语

本文介绍了如何使用 OpenCvSharp 在 C# 中实现 Sobel 算子进行边缘检测。希望通过本文，你能更好地理解和应用 Sobel 算子来进行图像处理。

这种边缘检测方法可以作为图像处理和计算机视觉的基础，应用于各类图像分析和识别任务中。随着熟练度的提高，可以尝试与其他算法相配合，进一步优化和扩展功能。
