S7netplus 数据读取技巧：使用C#实现高效读取

S7netplus 是一个开源的库，主要用于.NET环境中与西门子S7系列PLC进行通信。这个库允许开发者使用C#或其他.NET支持的编程语言来读写PLC的数据块、输入输出、标记等，非常适合于工业自动化领域的应用开发。

主要特点

易于使用：S7netplus 提供了简洁的API，使得开发者可以轻松地连接PLC，读取和写入数据。
开源：作为一个开源项目，S7netplus 允许开发者查看源代码，也欢迎社区贡献和改进。
跨平台：基于.NET平台，理论上支持所有.NET能运行的平台，包括Windows, Linux, 和 macOS。

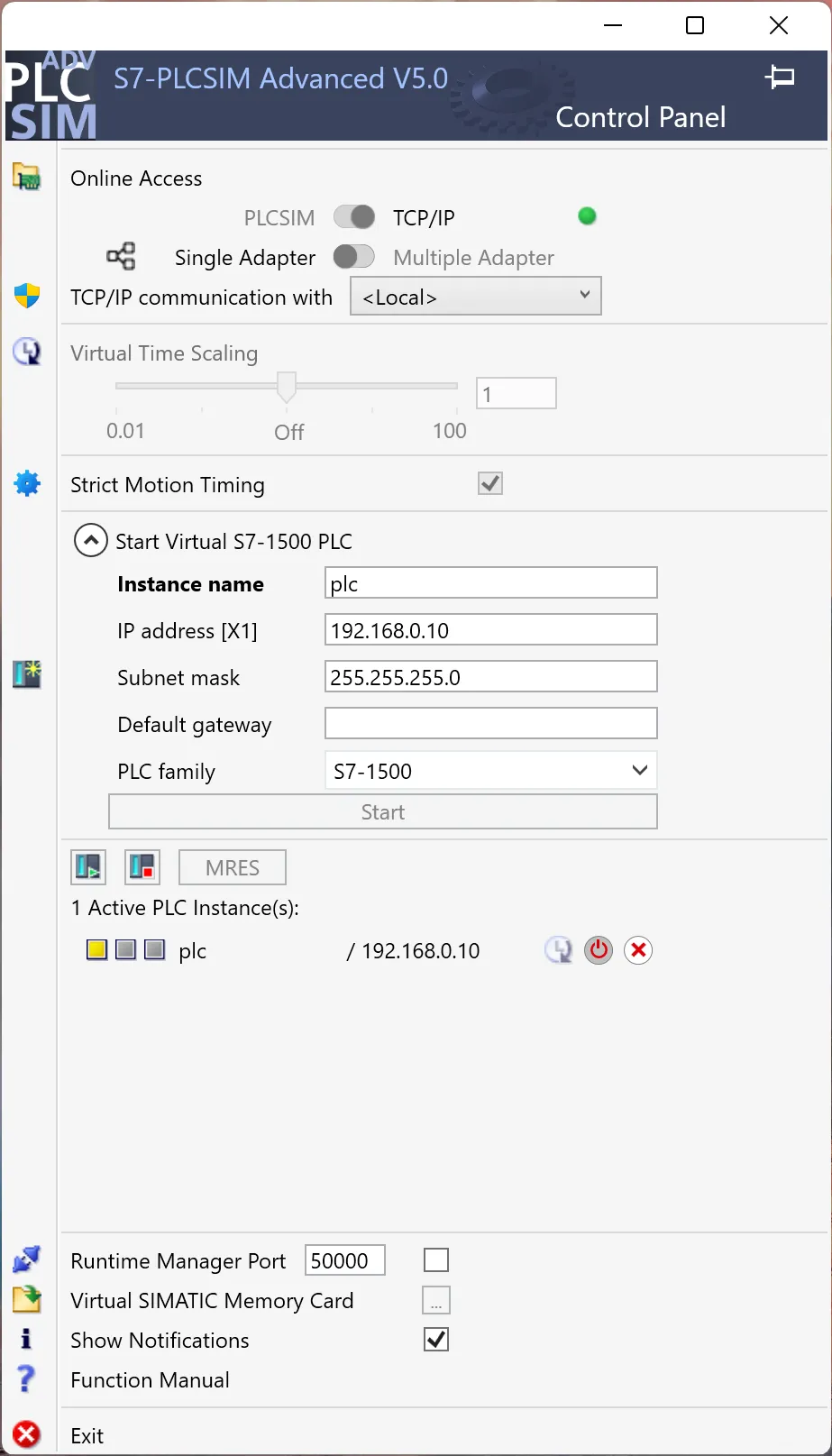

使用S7-PLCSIM Advanced 3.0/4.0/5.0 仿真

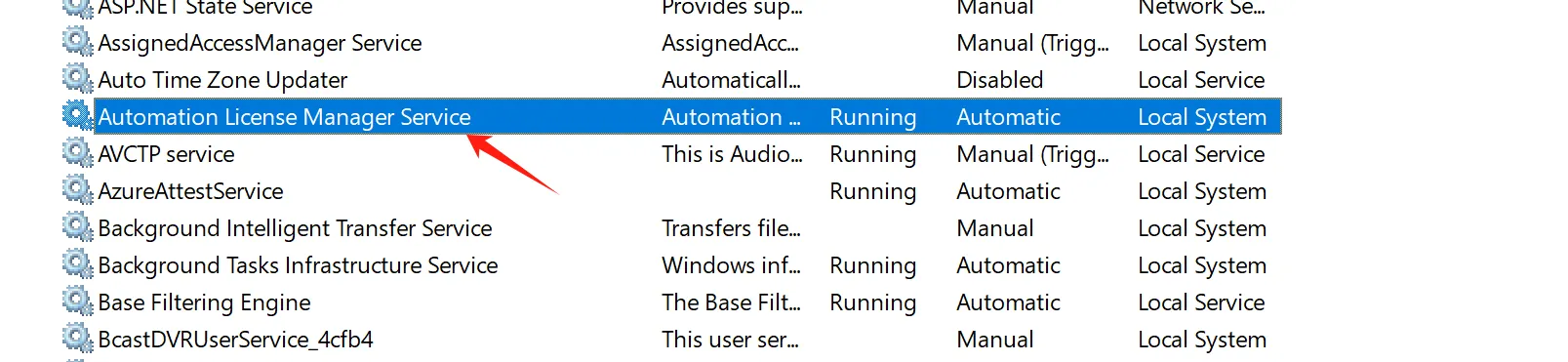

如果启动许可证找不到，在服务中启动

注意事项

IP地址与子网掩码

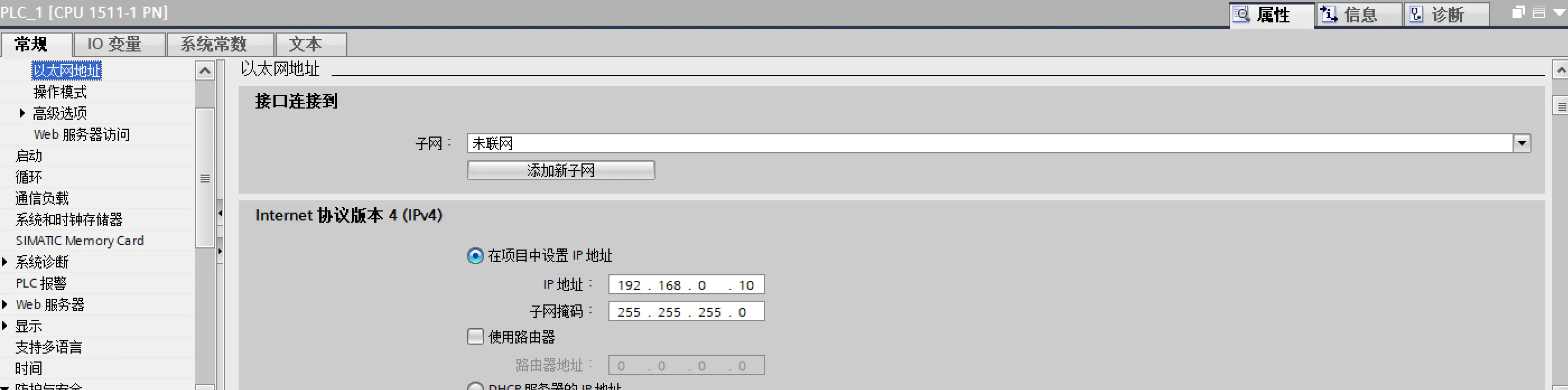

在TIA中IP修改与防真中的一样
勾选Connection mechanisms中 Permit access with PUT/GET communication from remote partnet

项目属性中修改 Protection 勾选Support simulation during block compilation

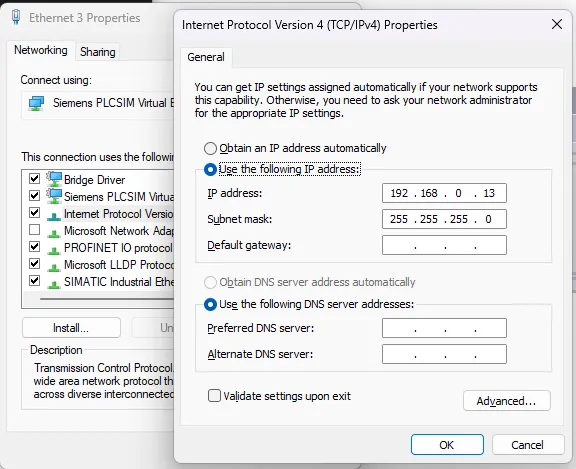

确保Siemens PLCSIM Virtual Ethernet Adapter IP与防真IP在一个网段

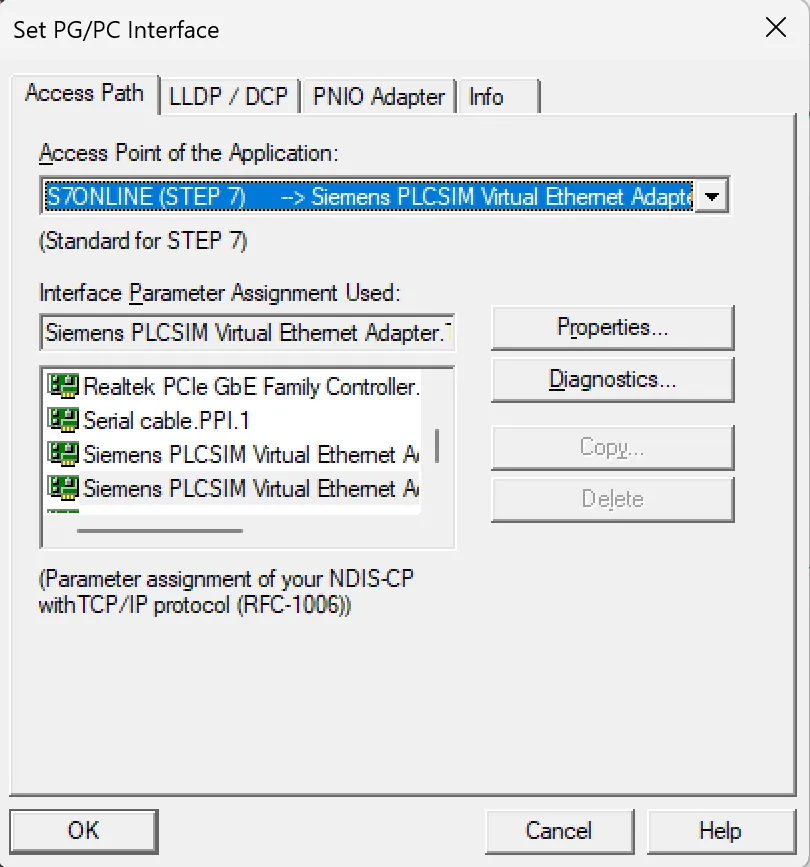

控制面板PG/PC

nuget 安装 S7netplus

S7netplus 是一个开源的 .NET 库，用于与西门子 S7 PLC（可编程逻辑控制器）进行通信。这个库主要用于读取和写入西门子 S7 系列 PLC 的数据块，支持多种数据类型的读写，如布尔型、整型、实数型等。S7netplus 通过以太网连接实现与 PLC 的通信，使用了西门子的 S7 通信协议。

主要功能

读取和写入数据: S7netplus 允许用户从 PLC 读取数据或向 PLC 写入数据。这包括了对 PLC 内部的 DB（数据块）、输入、输出、M（标志）内存区域的操作。
连接管理: 库提供了连接和断开与 PLC 的连接的功能，支持通过 IP 地址和端口连接到 PLC。
错误处理: S7netplus 包含了一套错误处理机制，可以识别和响应通信过程中的各种错误情况。
数据类型支持: 支持多种 PLC 数据类型的读写，包括但不限于布尔型、字节、字、双字、实数等。

数据类型对应关系表

S7-1500 数据类型	S7netplus 数据类型	C# 数据类型	描述
BOOL	`Bit`	`bool`	布尔值，占用 1 位
BYTE	`Byte`	`byte`	8位无符号整数
WORD	`Word`	`ushort`	16位无符号整数
DWORD	`DWord`	`uint`	32位无符号整数
INT	`Int`	`short`	16位有符号整数
DINT	`DInt`	`int`	32位有符号整数
REAL	`Real`	`float`	32位浮点数
SINT	`SInt`	`sbyte`	8位有符号整数
USINT	`USInt`	`byte`	8位无符号整数
UINT	`UInt`	`ushort`	16位无符号整数
UDINT	`UDInt`	`uint`	32位无符号整数
LINT	`LInt`	`long`	64位有符号整数
ULINT	`ULInt`	`ulong`	64位无符号整数
LREAL	`LReal`	`double`	64位浮点数
STRING	`String`	`string`	字符串类型
TIME	`Time`	`TimeSpan`	时间，通常以毫秒为单位
S5TIME	`S5Time`	`TimeSpan`	S5 时间格式
DATE	`Date`	`DateTime`	日期
TIME_OF_DAY	`TimeOfDay`	`DateTime`	一天中的时间
DATE_AND_TIME	`DateTime`	`DateTime`	日期和时间

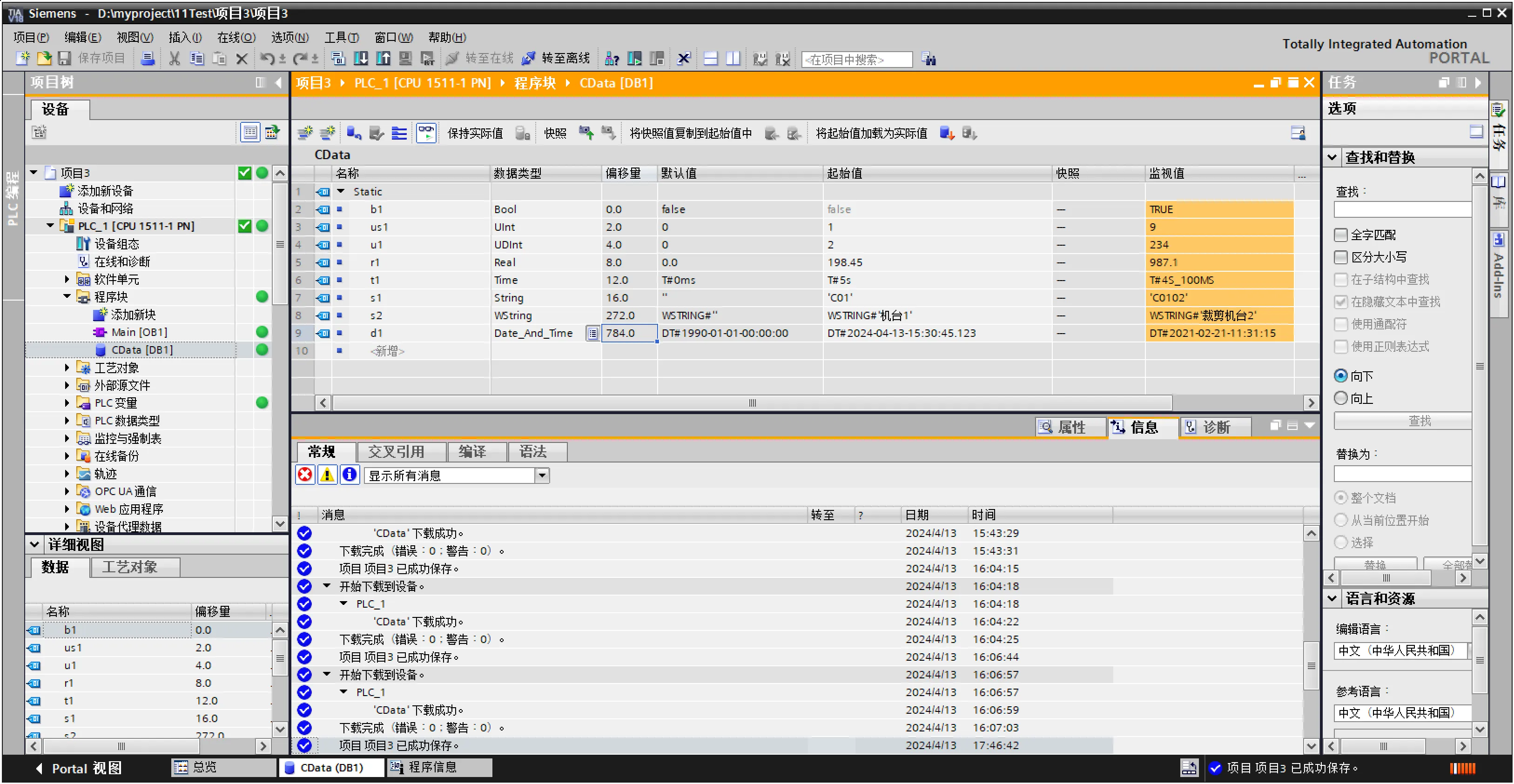

准备测试数据

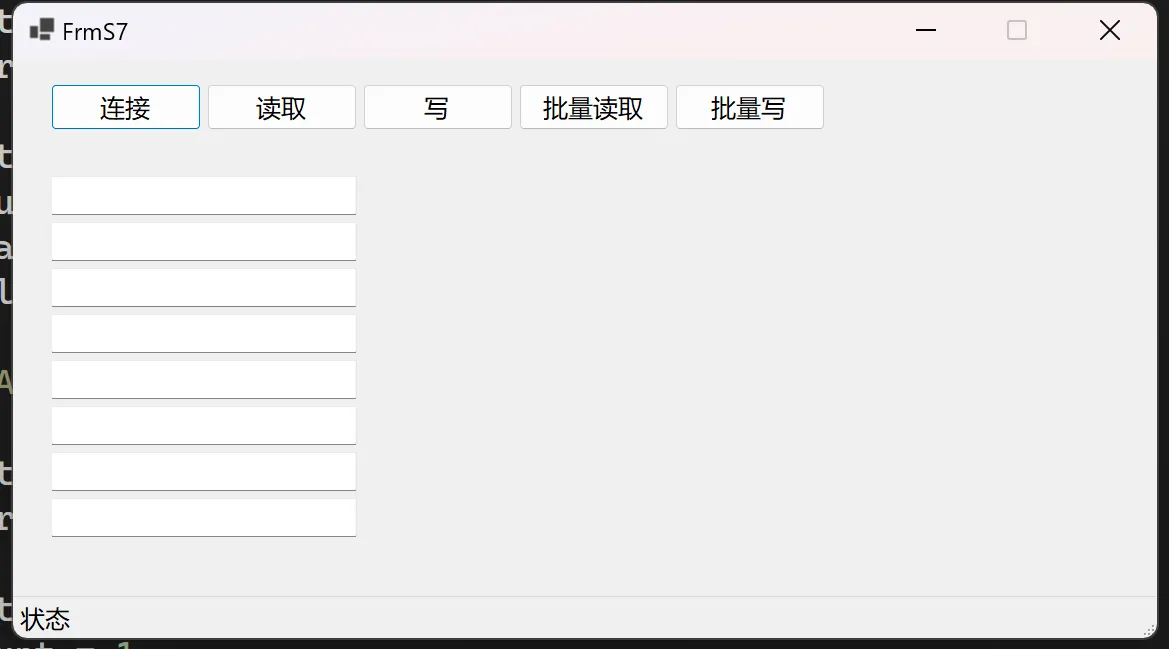

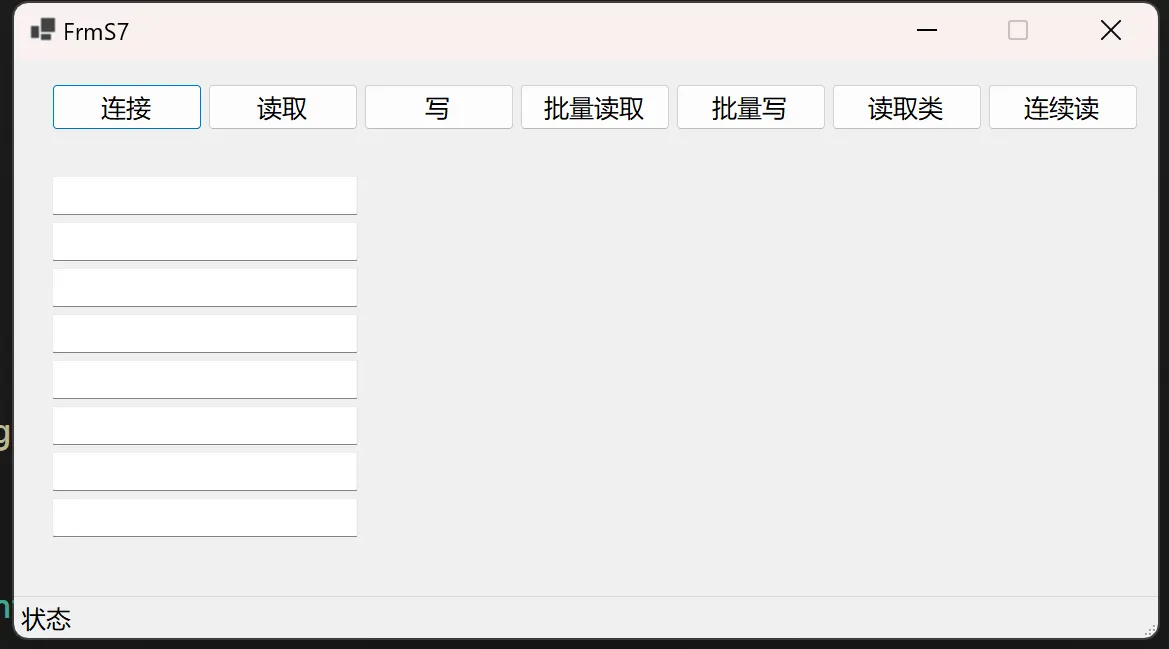

连接PLC

C#
Plc plc;

private async void btnConnect_Click(object sender, EventArgs e)
{
    plc = new Plc(CpuType.S71500, "192.168.0.10", 0, 1);
    try
    {
        await plc.OpenAsync();
        stsMain_lblStatus.Text = "连接成功";
    }
    catch
    {
        stsMain_lblStatus.Text = "连接出错";
    }
}

Convert类

C#
using S7.Net.Types;
using System;
using System.Collections.Generic;
using System.Globalization;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace s7modbus01
{
    //
    // Summary:
    //     Conversion methods to convert from Siemens numeric format to C# and back
    public static class Conversion
    {
        //
        // Summary:
        //     Converts a binary string to Int32 value
        //
        // Parameters:
        //   txt:
        public static int BinStringToInt32(this string txt)
        {
            int num = 0;
            for (int i = 0; i < txt.Length; i++)
            {
                num = (num << 1) | ((txt[i] == '1') ? 1 : 0);
            }

            return num;
        }

        //
        // Summary:
        //     Converts a binary string to a byte. Can return null.
        //
        // Parameters:
        //   txt:
        public static byte? BinStringToByte(this string txt)
        {
            if (txt.Length == 8)
            {
                return (byte)txt.BinStringToInt32();
            }

            return null;
        }

        //
        // Summary:
        //     Converts the value to a binary string
        //
        // Parameters:
        //   value:
        public static string ValToBinString(this object value)
        {
            int num = 0;
            int num2 = 0;
            int num3 = 0;
            string text = "";
            long num4 = 0L;
            try
            {
                if (value.GetType().Name.IndexOf("[]") < 0)
                {
                    switch (value.GetType().Name)
                    {
                        case "Byte":
                            num3 = 7;
                            num4 = (byte)value;
                            break;
                        case "Int16":
                            num3 = 15;
                            num4 = (short)value;
                            break;
                        case "Int32":
                            num3 = 31;
                            num4 = (int)value;
                            break;
                        case "Int64":
                            num3 = 63;
                            num4 = (long)value;
                            break;
                        default:
                            throw new Exception();
                    }

                    for (num = num3; num >= 0; num += -1)
                    {
                        text = (((num4 & (long)Math.Pow(2.0, num)) <= 0) ? (text + "0") : (text + "1"));
                    }
                }
                else
                {
                    switch (value.GetType().Name)
                    {
                        case "Byte[]":
                            {
                                num3 = 7;
                                byte[] array4 = (byte[])value;
                                for (num2 = 0; num2 <= array4.Length - 1; num2++)
                                {
                                    for (num = num3; num >= 0; num += -1)
                                    {
                                        text = (((array4[num2] & (byte)Math.Pow(2.0, num)) <= 0) ? (text + "0") : (text + "1"));
                                    }
                                }

                                break;
                            }
                        case "Int16[]":
                            {
                                num3 = 15;
                                short[] array2 = (short[])value;
                                for (num2 = 0; num2 <= array2.Length - 1; num2++)
                                {
                                    for (num = num3; num >= 0; num += -1)
                                    {
                                        text = (((array2[num2] & (byte)Math.Pow(2.0, num)) <= 0) ? (text + "0") : (text + "1"));
                                    }
                                }

                                break;
                            }
                        case "Int32[]":
                            {
                                num3 = 31;
                                int[] array3 = (int[])value;
                                for (num2 = 0; num2 <= array3.Length - 1; num2++)
                                {
                                    for (num = num3; num >= 0; num += -1)
                                    {
                                        text = (((array3[num2] & (byte)Math.Pow(2.0, num)) <= 0) ? (text + "0") : (text + "1"));
                                    }
                                }

                                break;
                            }
                        case "Int64[]":
                            {
                                num3 = 63;
                                byte[] array = (byte[])value;
                                for (num2 = 0; num2 <= array.Length - 1; num2++)
                                {
                                    for (num = num3; num >= 0; num += -1)
                                    {
                                        text = (((array[num2] & (byte)Math.Pow(2.0, num)) <= 0) ? (text + "0") : (text + "1"));
                                    }
                                }

                                break;
                            }
                        default:
                            throw new Exception();
                    }
                }

                return text;
            }
            catch
            {
                return "";
            }
        }

        //
        // Summary:
        //     Helper to get a bit value given a byte and the bit index. Example: DB1.DBX0.5
        //     -> var bytes = ReadBytes(DB1.DBW0); bool bit = bytes[0].SelectBit(5);
        //
        // Parameters:
        //   data:
        //
        //   bitPosition:
        public static bool SelectBit(this byte data, int bitPosition)
        {
            int num = 1 << bitPosition;
            return (data & num) != 0;
        }

        //
        // Summary:
        //     Converts from ushort value to short value; it's used to retrieve negative values
        //     from words
        //
        // Parameters:
        //   input:
        public static short ConvertToShort(this ushort input)
        {
            return short.Parse(input.ToString("X"), NumberStyles.HexNumber);
        }

        //
        // Summary:
        //     Converts from short value to ushort value; it's used to pass negative values
        //     to DWs
        //
        // Parameters:
        //   input:
        public static ushort ConvertToUshort(this short input)
        {
            return ushort.Parse(input.ToString("X"), NumberStyles.HexNumber);
        }

        //
        // Summary:
        //     Converts from UInt32 value to Int32 value; it's used to retrieve negative values
        //     from DBDs
        //
        // Parameters:
        //   input:
        public static int ConvertToInt(this uint input)
        {
            return int.Parse(input.ToString("X"), NumberStyles.HexNumber);
        }

        //
        // Summary:
        //     Converts from Int32 value to UInt32 value; it's used to pass negative values
        //     to DBDs
        //
        // Parameters:
        //   input:
        public static uint ConvertToUInt(this int input)
        {
            return uint.Parse(input.ToString("X"), NumberStyles.HexNumber);
        }

        //
        // Summary:
        //     Converts from float to DWord (DBD)
        //
        // Parameters:
        //   input:
        public static uint ConvertToUInt(this float input)
        {
            return DWord.FromByteArray(Real.ToByteArray(input));
        }

        //
        // Summary:
        //     Converts from DWord (DBD) to float
        //
        // Parameters:
        //   input:
        public static float ConvertToFloat(this uint input)
        {
            return Real.FromByteArray(DWord.ToByteArray(input));
        }

        /// <summary>
        /// 转换日期
        /// </summary>
        /// <param name="bytes"></param>
        /// <returns></returns>
        /// <exception cref="ArgumentException"></exception>
        public static System.DateTime ConvertToDateTime(this byte[] bytes)
        {
            if (bytes.Length != 8)
                throw new ArgumentException("Invalid length of bytes for DATE_AND_TIME.");

            // 第0字节表示从1990年开始的年份偏移
            int year =2000+ BcdToDecimal(bytes[0]);
            int month = BcdToDecimal(bytes[1]);
            int day = BcdToDecimal(bytes[2]);
            int hour = BcdToDecimal(bytes[3]);
            int minute = BcdToDecimal(bytes[4]);
            int second = BcdToDecimal(bytes[5]);
            // 字节6和7合并表示毫秒
            int millisecond = (BcdToDecimal(bytes[6])*10 + BcdToDecimal(bytes[7])/10);
            return new System.DateTime(year, month, day, hour, minute, second, millisecond);
        }

        private static int BcdToDecimal( byte bcd)
        {
            return ((bcd >> 4) * 10) + bcd % 16;
        }

        //将前两位计算出来拼接
        public static byte[] SToByteArray(this string value)
        {
            byte[] data = System.Text.Encoding.Default.GetBytes(value);
            byte[] head = new byte[2];
            head[0] = Convert.ToByte(254);
            head[1] = Convert.ToByte(value.Length);
            data = head.Concat(data).ToArray();
            return data;
        }

        //将前两位计算出来拼接
        public static byte[] WSToByteArray(this string value)
        {
            byte[] data = System.Text.Encoding.BigEndianUnicode.GetBytes(value);
            byte[] head = BitConverter.GetBytes((short)508);
            byte[] length = BitConverter.GetBytes((short)value.Length);
            Array.Reverse(head);
            Array.Reverse(length);
            head = head.Concat(length).ToArray();
            data = head.Concat(data).ToArray();
            byte[] d = new byte[512];
            Array.Copy(data, d, data.Length);
            return d;
        }
    }
}

读取信息

C#
private async void btnRead_Click(object sender, EventArgs e)
{
    // 从数据块1的位0读取布尔值
    var b1 = await plc.ReadAsync("DB1.DBX0.0");

    // 从数据块1的字2读取无符号短整型（16位）
    var us1 = await plc.ReadAsync("DB1.DBW2.0");

    // 从数据块1的双字4读取无符号整型（32位）
    var u1 = await plc.ReadAsync("DB1.DBD4.0");

    // 从数据块1的双字8读取浮点数，并转换为float类型
    var r1 = ((uint)plc.Read("DB1.DBD8.0")).ConvertToFloat();

    // 从数据块1的双字12读取无符号整型（32位）
    var t1 = await plc.ReadAsync("DB1.DBD12.0");

    // 异步从数据块1的字节16开始读取254个字节
    var s1 = await plc.ReadBytesAsync(DataType.DataBlock, 1, 16, 254);

    // 异步从数据块1的字节272开始读取508个字节
    var s2 = await plc.ReadBytesAsync(DataType.DataBlock, 1, 272, 508);

    // 从数据块1的字节784开始同步读取8个字节（用于日期和时间）
    var d1 = plc.ReadBytes(DataType.DataBlock, 1, 784, 8);

    // 将读取的字节转换为DateTime对象
    var dateTime = d1.ConvertToDateTime();

    // 将读取的值显示在界面上
    txt1.Text = b1.ToString(); // 显示布尔值
    txt2.Text = us1.ToString(); // 显示无符号短整型
    txt3.Text = u1.ToString(); // 显示无符号整型
    txt4.Text = r1.ToString(); // 显示浮点数
    txt5.Text = t1.ToString(); // 显示无符号整型
    txt6.Text = System.Text.Encoding.Default.GetString(s1.Skip(2).ToArray()); // 显示字符串（跳过前两个字节）
    txt7.Text = System.Text.Encoding.BigEndianUnicode.GetString(s2.Skip(4).ToArray()); // 显示字符串（跳过前四个字节并使用大端编码）
    txt8.Text = dateTime.ToString(); // 显示日期时间
}

在S7-1500中，一个String类型的变量占用256个字节，但是第一个字节是总字符数，第二个字节是当前字符数，所以真正的字符数据是从第三个字节开始的，共254个字节。

同理，WString类型其实就是双字节的Sring，也就是说一个字符占用两个字节，所以一个WString类型的变量占用512个字节，第一、二个字节是总字符数，第三、四个字节是当前字符数，真正的字符数据是从第五个字节开始的，共508个字节。

写数据

C#
private async void btnWrite_Click(object sender, EventArgs e)
{
    await plc.WriteAsync(DataType.DataBlock, 1, 0, txt1.Text == "true" ? true : false);
    await plc.WriteAsync(DataType.DataBlock, 1, 2, ushort.Parse(txt2.Text));
    await plc.WriteAsync(DataType.DataBlock, 1, 4, uint.Parse(txt3.Text));
    await plc.WriteAsync(DataType.DataBlock, 1, 8, float.Parse(txt4.Text));
    await plc.WriteAsync(DataType.DataBlock, 1, 12, uint.Parse(txt5.Text));
    await plc.WriteAsync(DataType.DataBlock, 1, 16, txt6.Text.SToByteArray());
    await plc.WriteAsync(DataType.DataBlock, 1, 272, txt7.Text.WSToByteArray());
    await plc.WriteAsync(DataType.DataBlock, 1, 784, System.DateTime.Parse(txt8.Text));
}

批量读

C#
private async void btnBatchRead_Click(object sender, EventArgs e)
{
    List<DataItem> datas = new List<DataItem>();
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.Bit,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 0,
        Value = new object()
    });

    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.Int,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 2,
        Value = new object()
    });
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.DInt,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 4,
        Value = new object()
    });
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.Real,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 8,
        Value = new object()
    });

    //time对应双字
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.DWord,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 12,
        Value = new object()
    });

    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.S7String,
        DB = 1,
        BitAdr = 0,
        Count = 254,
        StartByteAdr = 16,
        Value = new object()
    });


    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.S7WString,
        DB = 1,
        BitAdr = 0,
        Count = 254,
        StartByteAdr = 272,
        Value = new object()
    });

    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.DateTime,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 784,
        Value = new object()
    });

    await plc.ReadMultipleVarsAsync(datas);

    txt1.Text = datas[0].Value.ToString();
    txt2.Text = datas[1].Value.ToString();
    txt3.Text = datas[2].Value.ToString();
    txt4.Text = datas[3].Value.ToString();
    txt5.Text = datas[4].Value.ToString();
    txt6.Text = datas[5].Value.ToString();
    txt7.Text = datas[6].Value.ToString();
    txt8.Text = ((System.DateTime)datas[7].Value).ToString("yyyy-MM-dd HH:mm:ss");
}

批量写

C#
private async void btnBatchWrite_Click(object sender, EventArgs e)
{
    List<DataItem> datas = new List<DataItem>();
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.Bit,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 0,
        Value = txt1.Text.ToLower() == "true" ? true : false
    });

    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.Int,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 2,
        Value = ushort.Parse(txt2.Text)
    });
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.DInt,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 4,
        Value = int.Parse(txt3.Text)
    });
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.Real,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 8,
        Value = float.Parse(txt4.Text)
    });

    //time对应双字
    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.DWord,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 12,
        Value = int.Parse(txt5.Text)
    });

    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.S7String,
        DB = 1,
        BitAdr = 0,
        Count = 254,
        StartByteAdr = 16,
        Value = txt6.Text
    });


    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.S7WString,
        DB = 1,
        BitAdr = 0,
        Count = 254,
        StartByteAdr = 272,
        Value = txt7.Text
    });

    datas.Add(new DataItem
    {
        DataType = DataType.DataBlock,
        VarType = VarType.DateTime,
        DB = 1,
        BitAdr = 0,
        Count = 1,
        StartByteAdr = 784,
        Value = System.DateTime.Parse(txt8.Text)
    });

    await plc.WriteAsync(datas.ToArray());
}

读到一个类

C#
public class CData
{
    public bool b1 { get; set; }
    public ushort us1 { get; set; }
    public uint u1 { get; set; }
    public float r1 { get; set; }
    public int t1 { get; set; }

    [S7StringAttribute(S7StringType.S7String, 254)]
    public string s1 { get; set; }

    [S7StringAttribute(S7StringType.S7WString, 254)]
    public string s2 { get; set; }
    public byte[] d1 { get; set; } = new byte[8]; // 存储原始字节数据
}

C#
private void btnReadClass_Click(object sender, EventArgs e)
{
    CData cData= new CData();
    plc.ReadClass(cData, 1, 0);

    txt1.Text = cData.b1.ToString();
    txt2.Text = cData.us1.ToString();
    txt3.Text = cData.u1.ToString();
    txt4.Text = cData.r1.ToString();
    txt5.Text = cData.t1.ToString();
    txt6.Text = cData.s1.ToString();
    txt7.Text = cData.s2.ToString();
    txt8.Text = cData.d1.ConvertToDateTime().ToString("yyyy-MM-dd HH:mm:ss");
}

IMQ读写

C#
private void btnReadIMQ_Click(object sender, EventArgs e)
{
    var db1 = (bool)plc.Read("I0.0");
    var db2 = (bool)plc.Read("Q0.1");
    var db3 = (ushort)plc.Read("MW1");
    var db4 = plc.Read("M0.2");
}

private void btnWriteIMQ_Click(object sender, EventArgs e)
{
    plc.Write("I0.0", true);
    plc.Write("Q0.0", true);
    plc.Write("MW1",(ushort)2);
    plc.Write("M0.2", true);
}

连续读取

C#
private void btnConRead_Click(object sender, EventArgs e)
{
    // 从数据块1的偏移量0开始读取792字节的数据（784字节数据+8字节日期时间）
    byte[] bs = plc.ReadBytes(DataType.DataBlock, 1, 0, 784+8);

    // 读取并转换布尔值，位于第一个字节的第0位
    var b1 = S7.Net.Types.Boolean.GetValue(bs.Take(1).ToArray()[0], 0);

    // 跳过1个字节（通常是填充或未使用的字节），然后读取2字节并转换为无符号短整型
    var us1 = S7.Net.Types.Word.FromByteArray(bs.Skip(2).Take(2).ToArray());

    // 跳过4字节，读取4字节并转换为无符号整型
    var u1 = S7.Net.Types.DWord.FromByteArray(bs.Skip(4).Take(4).ToArray());

    // 跳过8字节，读取4字节并转换为浮点数
    var r1 = S7.Net.Types.Real.FromByteArray(bs.Skip(8).Take(4).ToArray());

    // 跳过12字节，读取4字节并转换为整型
    var t1 = S7.Net.Types.DInt.FromByteArray(bs.Skip(12).Take(4).ToArray());

    // 跳过16字节，读取256字节并转换为标准字符串
    var s1 = S7.Net.Types.S7String.FromByteArray(bs.Skip(16).Take(256).ToArray());

    // 跳过272字节，读取512字节并转换为宽字符字符串
    var s2 = S7.Net.Types.S7WString.FromByteArray(bs.Skip(272).Take(512).ToArray());

    // 跳过784字节，读取接下来的8字节数据作为日期时间
    var d = bs.Skip(784).Take(8).ToArray();
    var d1 = S7.Net.Types.DateTime.FromByteArray(d);

    // 将读取的数据显示在界面上
    txt1.Text = b1.ToString();
    txt2.Text = us1.ToString();
    txt3.Text = u1.ToString();
    txt4.Text = r1.ToString();
    txt5.Text = t1.ToString();
    txt6.Text = s1.ToString();
    txt7.Text = s2.ToString();
    txt8.Text = d1.ToString("yyyy-MM-dd HH:mm:ss");
}

注意事项

数据对齐和偏移：确保您读取的字节偏移和数量与 PLC 中的数据块配置一致。错误的偏移可能导致错误的数据解析。
数据类型转换：使用 S7.Net 类型方法（如 Word, DWord, Real 等）确保数据按照正确的格式转换。
异常处理：在实际应用中，您可能需要添加异常处理逻辑来处理通信错误或数据解析错误。

目录

主要特点

注意事项

nuget 安装 S7netplus

主要功能

数据类型对应关系表

准备测试数据

连接PLC

Convert类

读取信息

写数据

批量读

批量写

读到一个类

IMQ读写

连续读取

注意事项
