本示例展示了如何在WinForms应用程序中使用ScottPlot 5.0创建一个带有十字光标的交互式图表。我们将绘制一个正弦波，并添加一个跟随鼠标移动的十字光标。

准备工作

首先，确保你已经安装了必要的NuGet包：

• ScottPlot (5.0.x)
• ScottPlot.WinForms (5.0.x)

完整代码

以下是完整的C#代码，包含详细注释：

C#
public partial class Form1 : Form
{
    private FormsPlot formsPlot1;
    private Crosshair crosshair;
    private ScottPlot.Plottables.Text text;

    public Form1()
    {
        InitializeComponent();
        SetupPlot();
    }

    private void SetupPlot()
    {
        // 创建 FormsPlot 控件
        formsPlot1 = new FormsPlot();

        formsPlot1.Plot.Font.Set("SimSun");

        formsPlot1.Dock = DockStyle.Fill;
        this.Controls.Add(formsPlot1);

        // 生成示例数据（正弦波）
        int pointCount = 1000;
        double[] dataX = new double[pointCount];
        double[] dataY = new double[pointCount];
        for (int i = 0; i < pointCount; i++)
        {
            dataX[i] = i;
            dataY[i] = Math.Sin(i * 0.05);
        }

        // 添加散点图
        var scatter = formsPlot1.Plot.Add.Scatter(dataX, dataY);
        scatter.Color = Colors.Blue;
        scatter.MarkerSize = 0; // 不显示点标记，只显示线

        // 设置轴标签
        formsPlot1.Plot.XLabel("X轴");
        formsPlot1.Plot.YLabel("Y轴");
        formsPlot1.Plot.Title("带十字光标的正弦波图");

        // 创建十字光标
        crosshair = formsPlot1.Plot.Add.Crosshair(0, 0);
        crosshair.MarkerColor = Colors.Red;
        crosshair.LineWidth = 1;
        crosshair.LinePattern = LinePattern.Dashed;

        // 创建一个文本注释来显示光标位置
        text = formsPlot1.Plot.Add.Text("", 10, 10);
        text.Alignment = Alignment.UpperLeft;
        text.FontSize = 14;

        // 添加鼠标移动事件处理器
        formsPlot1.MouseMove += FormsPlot1_MouseMove;
    }

    private void FormsPlot1_MouseMove(object sender, MouseEventArgs e)
    {
        // 获取鼠标在图表坐标系中的位置
        var d = formsPlot1.Plot.GetCoordinates(e.X, e.Y);

        // 更新十字光标位置
        crosshair.X = d.X;
        crosshair.Y = d.Y;

        // 更新文本注释
        text.LabelText = $"X: {d.X:F2}, Y: {d.Y:F2}";

        // 请求重绘
        formsPlot1.Refresh();
    }

}

代码解释

十字光标和文本注释

• crosshair = formsPlot1.Plot.Add.Crosshair(0, 0);：创建一个十字光标，初始位置在 (0, 0)。
  • crosshair.MarkerColor = Colors.Red;：设置十字光标的颜色为红色。
  • crosshair.LineWidth = 1;：设置线宽。
  • crosshair.LinePattern = LinePattern.Dashed;：设置线型为虚线。
• text = formsPlot1.Plot.Add.Text("", 10, 10);：创建一个文本注释，用于显示十字光标的位置。
  • text.Alignment = Alignment.UpperLeft;：设置文本对齐方式为左上。
  • text.FontSize = 14;：设置文本字体大小。

注意事项

• 这个示例使用了ScottPlot 5.0的新API，与早期版本可能有所不同。
• 确保使用最新版本的ScottPlot和ScottPlot.WinForms包。

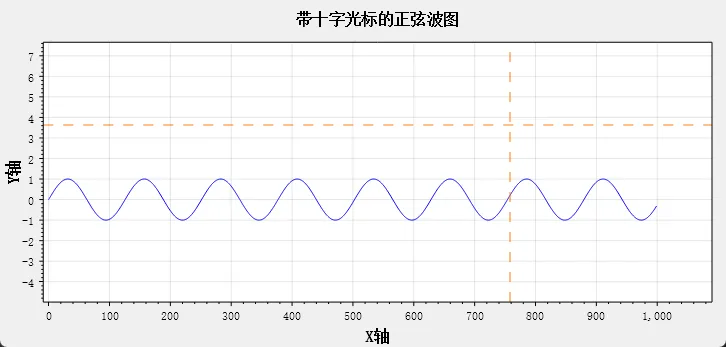

这个示例展示了如何创建一个基本的交互式图表，包括十字光标和坐标显示。你可以根据需要进一步自定义和扩展这个示例。
