C# 使用 OpenCvSharp 进行形态学处理：膨胀和腐蚀

形态学处理（Morphological Processing）是图像处理中的一种基本操作，主要用于图像的形状提取、形态特征分析和对象的清晰化。OpenCvSharp 是 OpenCV 的 C# 包装器，能够让开发者使用 .NET 语言进行计算机视觉任务。在本文中，讲解怎样在 C# 的 WinForm 应用程序中，使用 OpenCvSharp 实现图像的膨胀（Dilation）和腐蚀（Erosion）操作。

应用场景

膨胀（Dilation）

去噪：
- 在二值图像中，膨胀可以去除小黑点（噪声），因为膨胀会扩展白色区域，让孤立的小黑点被周围的白色覆盖。
增强对象的连接：
- 如果一个对象由于某些原因在图像中出现断裂，膨胀操作可以将其连接起来，使得后续的形态学或分割操作更加有效。
形态学梯度：
- 膨胀操作可以用来计算形态学梯度（梯度 = 膨胀结果 - 腐蚀结果），这种梯度图像可以用于边缘检测。
前景区域的粗略估计：
- 在某些分割任务中，通过膨胀操作可以大致估计前景区域，而不在意细节。

腐蚀（Erosion）

去除噪声：
- 在白噪声较多的情况下，腐蚀操作可以去除孤立的白点（噪声），因为腐蚀会缩小白色区域，使得孤立的小白点变为黑色。
分割物体：
- 在一些重叠的物体场景中，通过腐蚀操作可以将连接在一起的物体分开。之后可能还需要再进行一次膨胀操作，以修复形态。
边缘检测：
- 通过先腐蚀再膨胀或者其它形态学操作，可以明显突出图像对象的边缘，提供更准确的边缘信息。
形态学开运算（Opening）：
- 腐蚀操作和后续的膨胀共同进行开运算，主要用于去除小区域噪声而不改变形态特征。
形态学闭运算（Closing）：
- 结合膨胀操作和后续的腐蚀共同进行闭运算，主要用于填充小孔洞，连接近邻的对象。

膨胀和腐蚀结合的应用

形态学开运算（Opening）：
- 先进行腐蚀操作再进行膨胀操作，目的是去除图像中的小物体。开运算可以理解为：清除细小物体的干扰（先腐蚀），然后恢复被腐蚀削弱的主体结构（再膨胀）。
形态学闭运算（Closing）：
- 先进行膨胀操作再进行腐蚀操作，目的是填充图像中的小裂缝和孔洞。闭运算可以理解为：连接主体结构（先膨胀），然后去除外部噪声或干扰（再腐蚀）。
形态学梯度（Morphological Gradient）：
- 膨胀图像减去腐蚀图像，用于强调图像的边界区域。

环境设置

安装 OpenCvSharp

需要在项目中添加 OpenCvSharp 库。可以通过 NuGet 来安装：

在 Visual Studio 中打开你的项目。
右键点击解决方案并选择“管理 NuGet 程序包”。
在“浏览”界面中搜索 OpenCvSharp4，并点击“安装”。
OpenCvSharp4.Extensions ，点击“安装”。
OpenCvSharp4.runtime.win，点击“安装”。

创建 WinForm 项目

创建基础 WinForm

打开 Visual Studio，创建一个新的 WinForm 应用程序。
在设计视图中，添加以下控件：
- 一个 Button 控件，命名为 btnLoadImage，文字设为“加载图像”
- 一个 Button 控件，命名为 btnDilation，文字设为“膨胀”
- 一个 Button 控件，命名为 btnErosion，文字设为“腐蚀”
- 一个 PictureBox 控件，命名为 pic，用于显示图像。
在代码中添加必要的 using 语句：

C#
using System;
using System.Windows.Forms;
using OpenCvSharp;
using OpenCvSharp.Extensions;

代码实现

实现图像加载

C#
private Mat sourceImage; // 用于存储加载的图像

首先实现从文件加载图像并在 PictureBox 中显示。

C#
private void btnLoadImage_Click(object sender, EventArgs e)
{
    OpenFileDialog openFileDialog = new OpenFileDialog();
    openFileDialog.Filter = "Image Files|*.jpg;*.jpeg;*.png;*.bmp";

    if (openFileDialog.ShowDialog() == DialogResult.OK)
    {
        sourceImage = Cv2.ImRead(openFileDialog.FileName, ImreadModes.Color);
        pic.Image = BitmapConverter.ToBitmap(sourceImage);
    }
}

实现膨胀操作

接下来，实现图像的膨胀操作，并显示在 PictureBox 中。

C#
private void btnDilation_Click(object sender, EventArgs e)
{
    if (sourceImage == null)
    {
        MessageBox.Show("请先加载图像！");
        return;
    }

    Mat dilatedImage = new Mat();
    // 定义结构元素
    Mat element = Cv2.GetStructuringElement(MorphShapes.Rect, new OpenCvSharp.Size(5, 5));
    // 膨胀操作
    Cv2.Dilate(sourceImage, dilatedImage, element);
    pic.Image = BitmapConverter.ToBitmap(dilatedImage);
}

实现腐蚀操作

最后，实现图像的腐蚀操作，并显示在 PictureBox 中。

C#
private void btnErosion_Click(object sender, EventArgs e)
{
    if (sourceImage == null)
    {
        MessageBox.Show("请先加载图像！");
        return;
    }

    Mat erodedImage = new Mat();
    // 定义结构元素
    Mat element = Cv2.GetStructuringElement(MorphShapes.Rect, new OpenCvSharp.Size(5, 5));
    // 腐蚀操作
    Cv2.Erode(sourceImage, erodedImage, element);
    pic.Image = BitmapConverter.ToBitmap(erodedImage);
}

运行程序

运行你的 WinForm 程序。

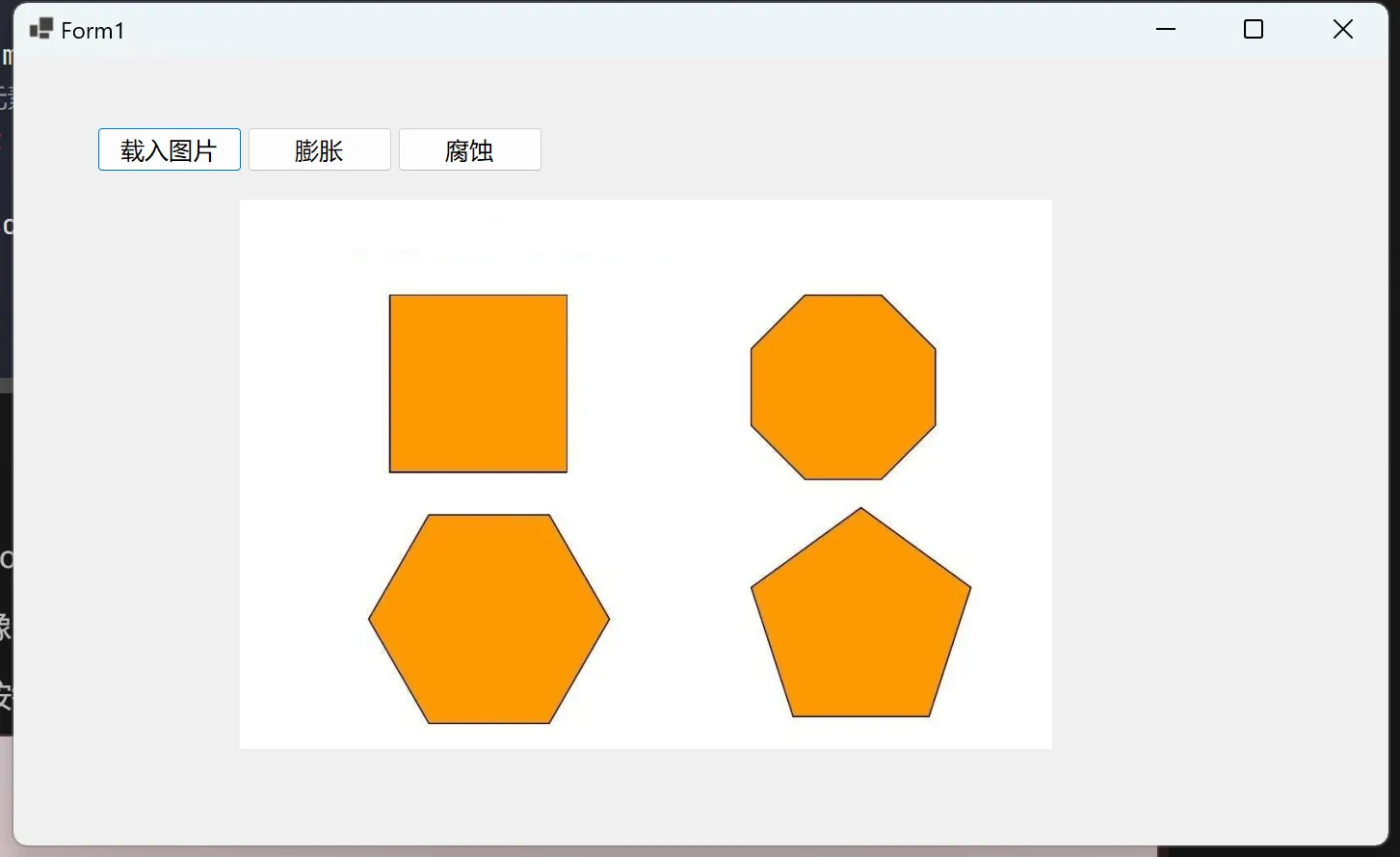

点击“加载图像”按钮，选择一张图像。

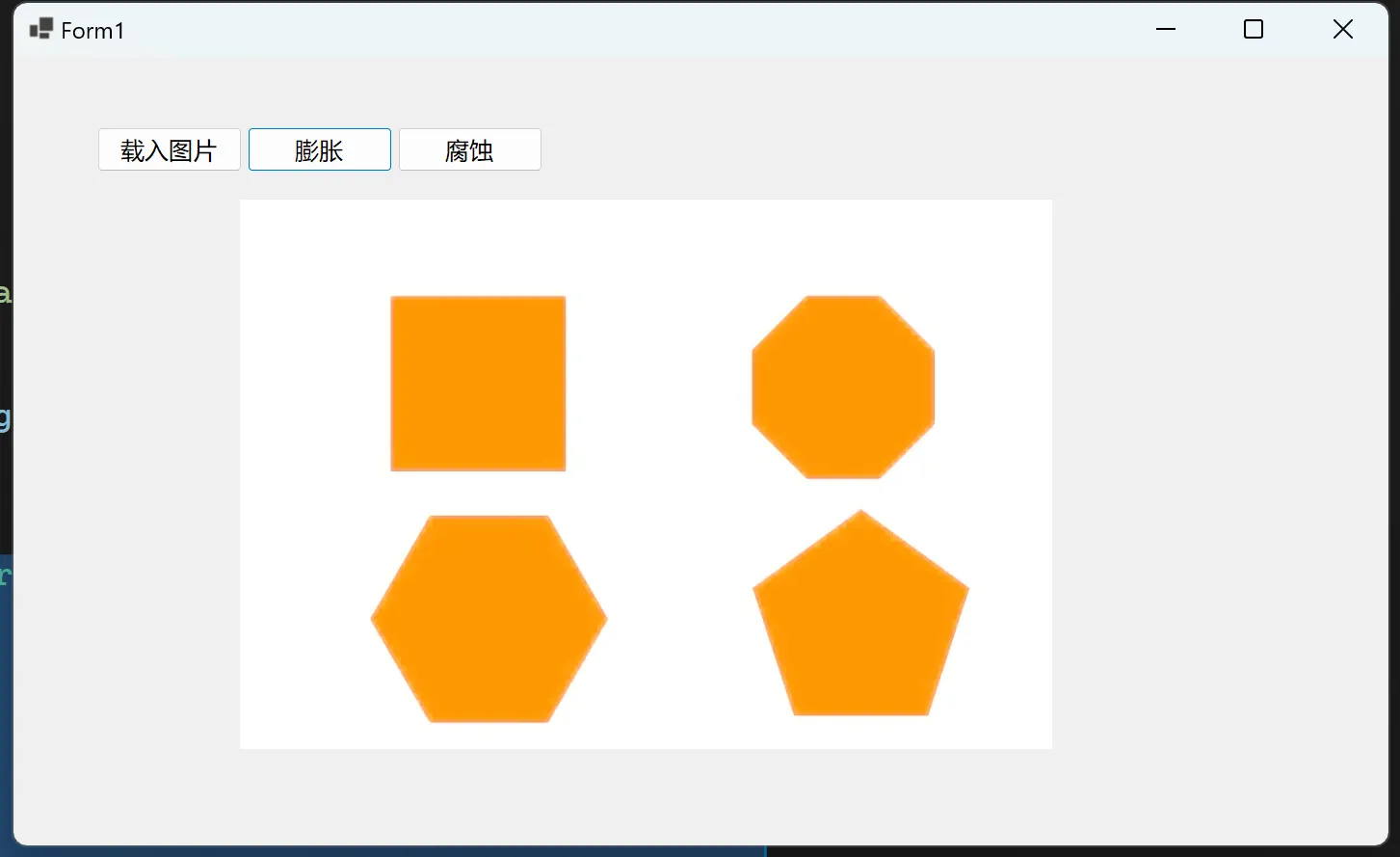

点击“膨胀”按钮，查看膨胀后的图像效果。

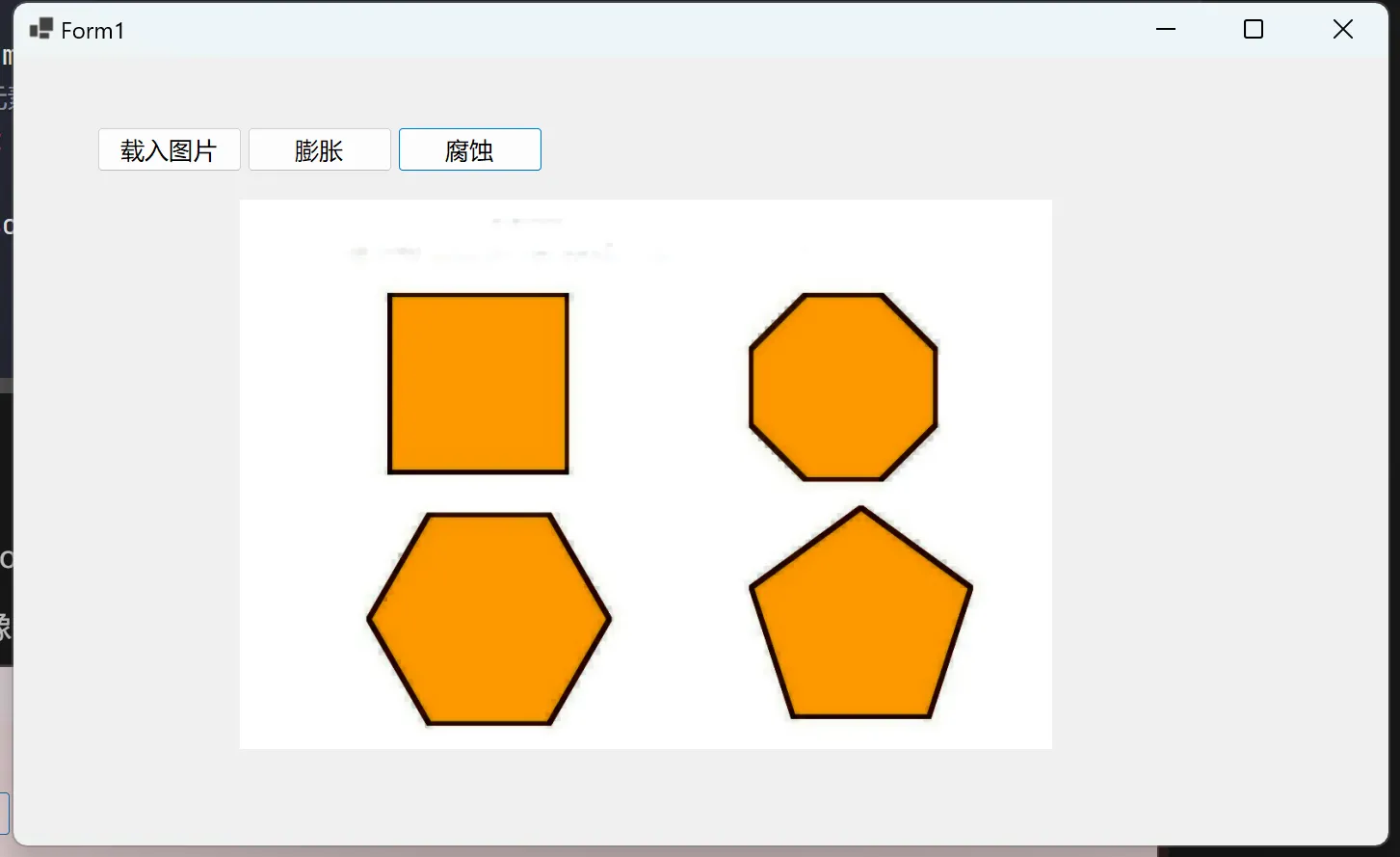

点击“腐蚀”按钮，查看腐蚀后的图像效果。

通过以上步骤，可以在 C# WinForm 应用中方便地使用 OpenCvSharp 库实现图像的形态学处理操作。希望这篇文章对你在 C# WinForm 项目中使用 OpenCvSharp 有所帮助！
