摘要

在C#中，可以通过DrawPath方法来实现绘制路径的操作。DrawPath方法可以接受一个Path对象作为参数，该对象包含了要绘制的路径描述。下面我们来看一下具体的绘制过程。

首先，我们需要定义一个Path对象。Path对象可以通过AddPath方法来创建，也可以通过添加多个Path对象的方式来创建。在添加Path对象时，可以通过AddLine方法来添加直线段，通过AddCurve方法来添加曲线段，通过AddArc方法来添加圆弧等等。通过这些方法，我们可以将一条路径绘制出来。

我们可以使用DrawPath方法来将这个Path对象绘制出来。DrawPath方法可以接受一个Graphics对象作为参数，Graphics对象可以用来设置绘图参数、设置绘图样式等等。通过Graphics对象，我们可以控制绘图的颜色、线型、线宽、填充颜色等等，从而达到绘制出我们所需要的图形的目的。

正文

一个例子

C#

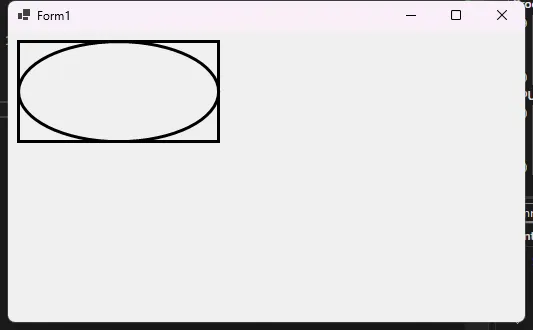

protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);

    e.Graphics.SmoothingMode = SmoothingMode.AntiAlias;
    //定义一下路径
    GraphicsPath graphPath = new GraphicsPath();
    graphPath.AddEllipse(10, 10, 200, 100);
    graphPath.AddRectangle(new Rectangle(10, 10, 200, 100));

    //创建笔
    Pen blackPen = new Pen(Color.Black, 3);
    //用笔绘制
    e.Graphics.DrawPath(blackPen, graphPath);
}

一个例子

C#

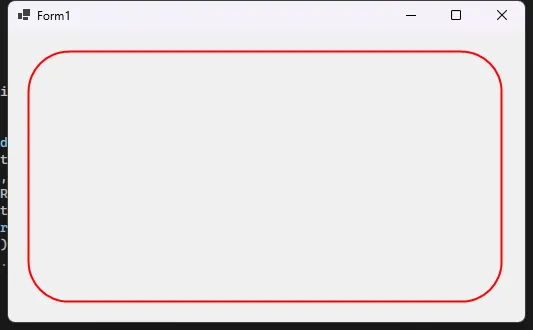

protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    e.Graphics.SmoothingMode = SmoothingMode.AntiAlias;
    // 圆角半径
    int cRadius = 40;

    // 要实现 圆角化的 矩形
    Rectangle rect = new Rectangle(20, 20, this.Width - cRadius-20, this.Height - cRadius-40);
    GraphicsPath myPath = new GraphicsPath();
    myPath.StartFigure();
    myPath.AddArc(new Rectangle(new Point(rect.X, rect.Y), new Size(2 * cRadius, 2 * cRadius)), 180, 90);
    myPath.AddLine(new Point(rect.X + cRadius, rect.Y), new Point(rect.Right - cRadius, rect.Y));
    myPath.AddArc(new Rectangle(new Point(rect.Right - 2 * cRadius, rect.Y), new Size(2 * cRadius, 2 * cRadius)), 270, 90);
    myPath.AddLine(new Point(rect.Right, rect.Y + cRadius), new Point(rect.Right, rect.Bottom - cRadius));
    myPath.AddArc(new Rectangle(new Point(rect.Right - 2 * cRadius, rect.Bottom - 2 * cRadius), new Size(2 * cRadius, 2 * cRadius)), 0, 90);
    myPath.AddLine(new Point(rect.Right - cRadius, rect.Bottom), new Point(rect.X + cRadius, rect.Bottom));
    myPath.AddArc(new Rectangle(new Point(rect.X, rect.Bottom - 2 * cRadius), new Size(2 * cRadius, 2 * cRadius)), 90, 90);
    myPath.AddLine(new Point(rect.X, rect.Bottom - cRadius), new Point(rect.X, rect.Y + cRadius));
    myPath.CloseFigure();
    e.Graphics.DrawPath(new Pen(Color.Red, 2), myPath);

}

StartFigure

不闭合当前图形即开始一个新图形。 后面添加到该路径的所有点都被添加到此新图形中。
