摘要

C# GDI+是Windows操作系统上的一种图形处理库，提供了绘制各种形状的函数，其中就包括绘制扇形的函数。通过使用GDI+，我们可以很方便地在窗体或者其他控件上绘制扇形，实现各种实用的功能。

除了绘制扇形之外，GDI+还提供了其他各种形状的绘制函数，比如线条、矩形、多边形等等。通过这些函数，我们可以轻松地实现各种图形的绘制和处理，为开发者提供了非常便利的工具。

当然，GDI+也有一些限制和缺陷。比如，它只能在Windows操作系统上使用，不能跨平台使用；同时，它的性能和渲染质量也不如现代的图形库，比如WPF和Unity等。但是，对于一些简单的图形处理需求，GDI+仍然是一个非常好用的工具，值得我们掌握和使用。

正文

一个例子

C#
protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    Pen pen = new Pen(Color.Black, 3);
    e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
    e.Graphics.DrawPie(pen, new RectangleF(0, 0, this.Width, this.Height - 50), 45, 270);

}

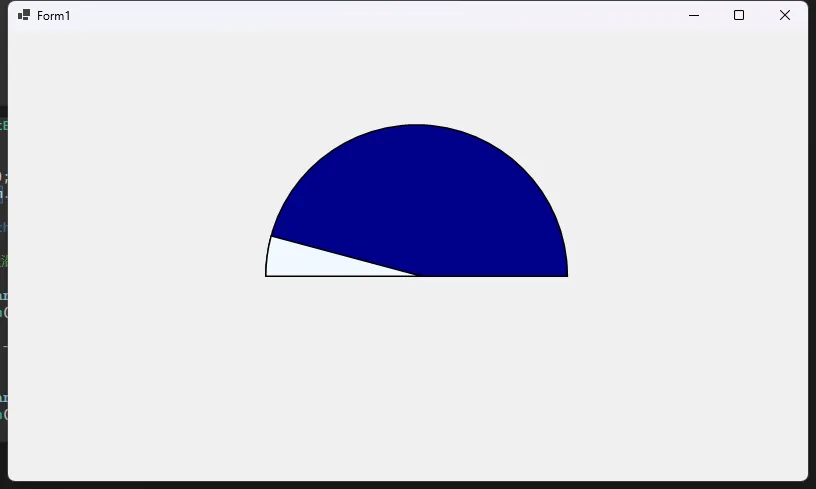

一个例子

C#
System.Timers.Timer timer = new System.Timers.Timer();
float _endAngle = 0;
bool _direction = false;
public Form1()
{
    InitializeComponent();
    this.DoubleBuffered= true;
    timer.Interval = 100;
    timer.Elapsed += Timer_Elapsed;
    timer.Start();
}

private void Timer_Elapsed(object? sender, System.Timers.ElapsedEventArgs e)
{
    if (_endAngle < 180 && _direction==false)
    {
        _endAngle++;
        this.Invalidate();
        if (_endAngle == 180)
        {
            _direction = true;
        }
    }
    if (_endAngle>0 && _direction)
    {
        _endAngle--;
        this.Invalidate();
        if (_endAngle == 0)
        {
            _direction = false;
        }
    }
}



protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    Pen pen = new Pen(Color.Black, 3);
    e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;

    Rectangle rect = new Rectangle((this.Width - 300) / 2, (this.Height - 300) / 2, 300, 300);
    float startAngle = 180;
    //从 startAngle 参数到扇形的第二条边沿顺时针方向度量的角（以度为单位）。
    float endAngle = 180;
    e.Graphics.DrawPie(pen, rect, startAngle, endAngle);
    e.Graphics.FillPie(new SolidBrush(Color.DarkBlue), rect, startAngle, endAngle);

    rect = new Rectangle((this.Width - 300) / 2, (this.Height - 300) / 2, 300, 300);
    startAngle = 180;
    endAngle = _endAngle;
    e.Graphics.DrawPie(pen, rect, startAngle, endAngle);
    e.Graphics.FillPie(new SolidBrush(Color.AliceBlue), rect, startAngle, endAngle);
}

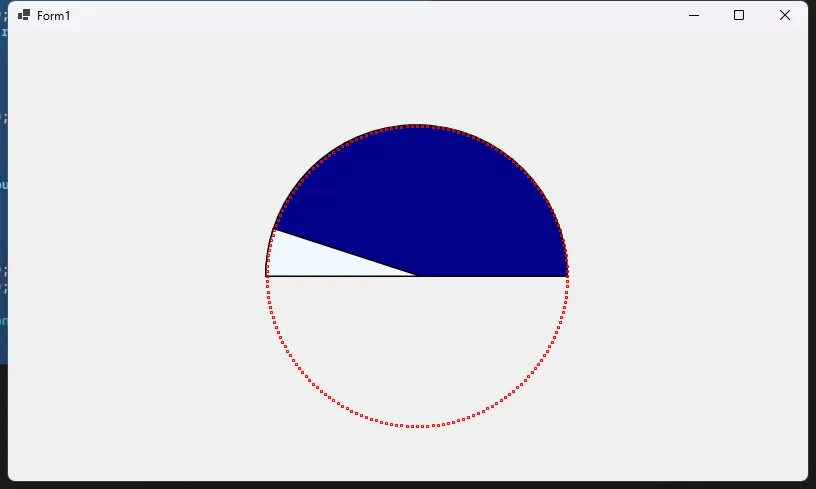

一个例子

C#
protected override void OnPaint(PaintEventArgs e)
{
    base.OnPaint(e);
    Pen pen = new Pen(Color.Black, 3);
    e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;

    int x = (this.Width - 300) / 2;
    int y = (this.Height - 300) / 2;

    Rectangle rect = new Rectangle(x, y, 300, 300);
    float startAngle = 180;
    //从 startAngle 参数到扇形的第二条边沿顺时针方向度量的角（以度为单位）。
    float endAngle = 180;
    e.Graphics.DrawPie(pen, rect, startAngle, endAngle);
    e.Graphics.FillPie(new SolidBrush(Color.DarkBlue), rect, startAngle, endAngle);

    rect = new Rectangle(x, y, 300, 300);
    startAngle = 180;
    endAngle = _endAngle;
    e.Graphics.DrawPie(pen, rect, startAngle, endAngle);
    e.Graphics.FillPie(new SolidBrush(Color.AliceBlue), rect, startAngle, endAngle);

    int count = 180;
    var radians = (Math.PI/180) * Math.Round(360.0 / count);
    int r = 150;

    for (int i = 0; i < count; i++)
    {
        double px = x + 150 + r * Math.Cos(radians * i);
        double py = y + 150 + r * Math.Sin(radians * i);

        e.Graphics.DrawRectangle(new Pen(Color.Red), Convert.ToInt32(px), Convert.ToInt32(py), 2, 2);
    }
}
